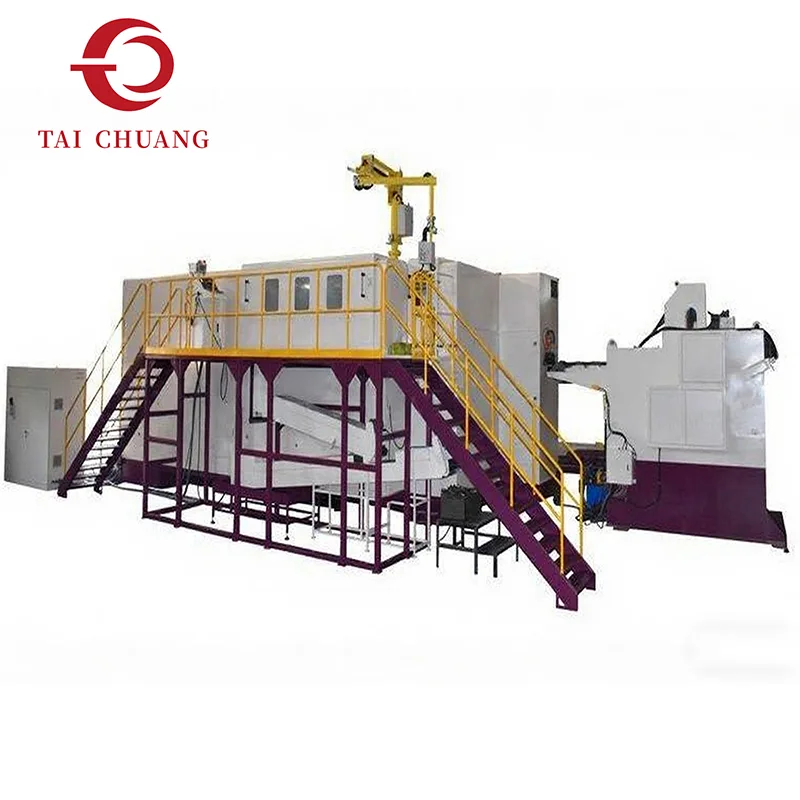

Mesin Tajuk Sejuk Bahagian 5 Stesen direka bentuk untuk membentuk bahagian logam kompleks yang melebihi keupayaan sistem 2-die atau 3-stesen asas. Dengan mengedarkan ubah bentuk merentasi lima peringkat pembentukan bebas, mesin tajuk sejuk berbilang stesen ini memastikan aliran bahan terkawal dan kebolehulangan geometri yang lebih baik.
Sebagai pembekal mesin tajuk sejuk profesional, TAICHUANG menumpukan pada membina peralatan tajuk sejuk industri yang mengimbangi ketepatan pembentukan, ketahanan mesin dan kestabilan pengeluaran jangka panjang. Model ini sesuai untuk pengeluar yang mengeluarkan bahagian automotif, komponen industri dan kelengkapan logam kejuruteraan.
|
Model |
Unit |
SJBP-65S |
SJBP-85S |
SJBP-105S |
SJBP-135L |
SJBP-135UL |
|
Stesen penempaan |
Tidak. |
5 |
5 |
5 |
5 |
5 |
|
Daya penempaan |
kg |
48000 |
85000 |
98000 |
145000 |
155000 |
|
Max cut-off dia |
mm |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
Panjang pemotongan maksimum |
mm |
100 |
110 |
140 |
190 |
450 |
|
Julat Kelajuan |
pcs/min |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
Strok P.K.O |
mm |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
mm |
80 |
90 |
115 |
165 |
420 |
|
Lejang slaid utama |
mm |
136 |
140 |
190 |
270 |
280 |
|
Motor utama |
kw |
15 |
22 |
30 |
37 |
45 |
|
Saiz die potong |
mm |
Φ30*45L |
Φ35*50L |
Φ45*59L |
Φ63*69L |
Φ58*80L |
|
Saiz pukulan mati |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
|
Saiz die utama |
mm |
Φ50*110L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ86*450L |
|
Padang mati |
mm |
60 |
80 |
94 |
110 |
110 |
|
Dimensi mesin (L*"W"*H) |
cm |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
Mengangkat berat rujukan |
Tan |
11 |
15 |
19 |
31 |
55 |
|
Saiz bolt biasa |
mm |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
Panjang batang kosong |
mm |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
Model |
Unit |
SJBP-165S |
SJBP-205L |
SJBP-205LL |
SJBO-205LL |
SJBP-305L |
|
Stesen penempaan |
Tidak. |
5 |
5 |
5 |
5 |
5 |
|
Daya penempaan |
kg |
220000 |
380000 |
380000 |
480000 |
600000 |
|
Max cut-off dia |
mm |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
Panjang pemotongan maksimum |
mm |
190 |
240 |
360 |
380 |
420 |
|
Julat Kelajuan |
pcs/min |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
Strok P.K.O |
mm |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
mm |
170 |
220 |
325 |
320 |
380 |
|
Lejang slaid utama |
mm |
274 |
346 |
496 |
510 |
580 |
|
Motor utama |
kw |
55 |
75 |
75 |
110 |
132 |
|
Saiz die potong |
mm |
Φ75*100L |
Φ75*120L |
Φ75*120L |
Φ99*150L |
Φ118*180L |
|
Saiz pukulan mati |
mm |
Φ75*185L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ140*300L |
|
Saiz die utama |
mm |
Φ180*200L |
Φ125*240L |
Φ125*345L |
Φ148*355L |
Φ168*420L |
|
Padang mati |
mm |
129 |
140 |
140 |
160 |
180 |
|
Dimensi mesin (L*"W"*H) |
cm |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
Mengangkat berat rujukan |
Tan |
50 |
75 |
95 |
140 |
200 |
|
Saiz bolt biasa |
mm |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
Panjang batang kosong |
mm |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |
Lima stesen pembentuk membenarkan kosong logam dibentuk secara progresif dan bukannya melalui anjakan satu peringkat yang berlebihan. Ini mengurangkan kepekatan tekanan dan meningkatkan penjajaran gentian dalaman.

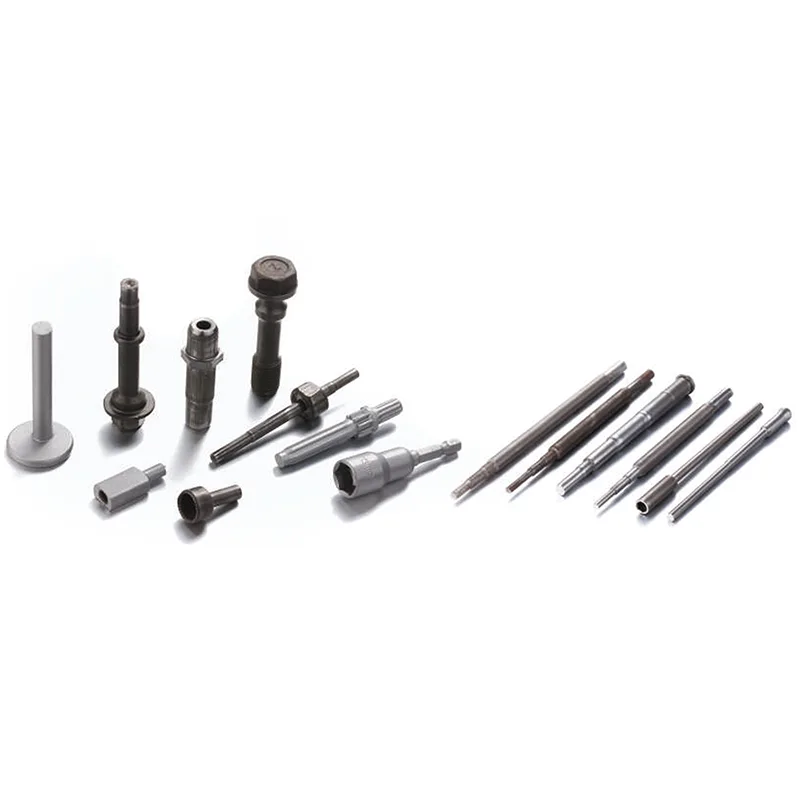

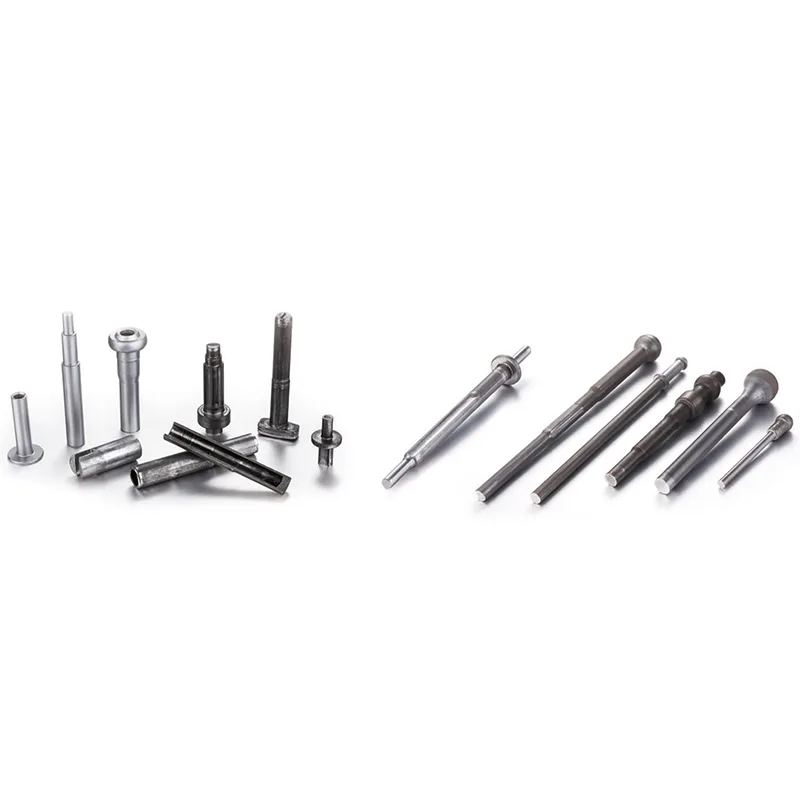

Keupayaan membentuk utama termasuk:
Peralihan berbilang diameter
Membentuk bahu
Ciri penyemperitan separa
Geometri aci berlangkah
Perkembangan rongga terkawal
Berbanding dengan mesin tajuk sejuk stesen bawah, Mesin Tajuk Sejuk Bahagian 5 Stesen ini menambah baik kawalan geometri sambil mengekalkan masa kitaran yang cekap.
Kawalan ubah bentuk berbilang peringkat yang stabil
Kekonsistenan dimensi yang dipertingkatkan
Mengurangkan risiko keretakan dalam bentuk yang kompleks
Pengagihan beban alatan yang seimbang
Sesuai untuk pembuatan volum sederhana hingga tinggi
Mesin pengepala sejuk industri ini direka untuk barisan pengeluaran berterusan di mana kebolehpercayaan dan kebolehulangan adalah kritikal.
Khusus dalam mesin penoreh kacang dan peralatan tajuk sejuk
Tertumpu pada penyelesaian pembuatan industri berorientasikan ketepatan
Pengalaman berkhidmat pengikat global dan pengeluar bahagian logam
Penekanan kepada prestasi pengeluaran yang stabil
Konfigurasi mesin berstruktur untuk pasaran eksport
TAICHUANG menyediakan sokongan profesional untuk pengilang yang mencari penyelesaian mesin tajuk sejuk yang boleh dipercayai dari China.
S1: Apakah kelebihan aMesin Tajuk Sejuk Bahagian 5 Stesen?
Ia membenarkan ubah bentuk progresif merentasi lima peringkat, meningkatkan kawalan dimensi untuk bahagian yang kompleks.
S2: Adakah mesin ini sesuai untuk pengeluaran alat ganti automotif?
Ya, terutamanya untuk komponen automotif struktur dan kejuruteraan yang memerlukan pembentukan pelbagai langkah.
S3: Bagaimanakah ia dibandingkan dengan mesin 3 stesen?
Stesen tambahan meningkatkan fleksibiliti geometri dan mengurangkan tekanan pembentukan setiap peringkat.
S4: Bolehkah ia menyokong pengeluaran volum tinggi?
Ya, ia direka untuk persekitaran pembuatan industri yang berterusan.
S5: Adakah TAICHUANG pengilang atau pembekal?
TAICHUANG membekalkan mesin tanduk sejuk industri dan peralatan penoreh kacang untuk pasaran global.
