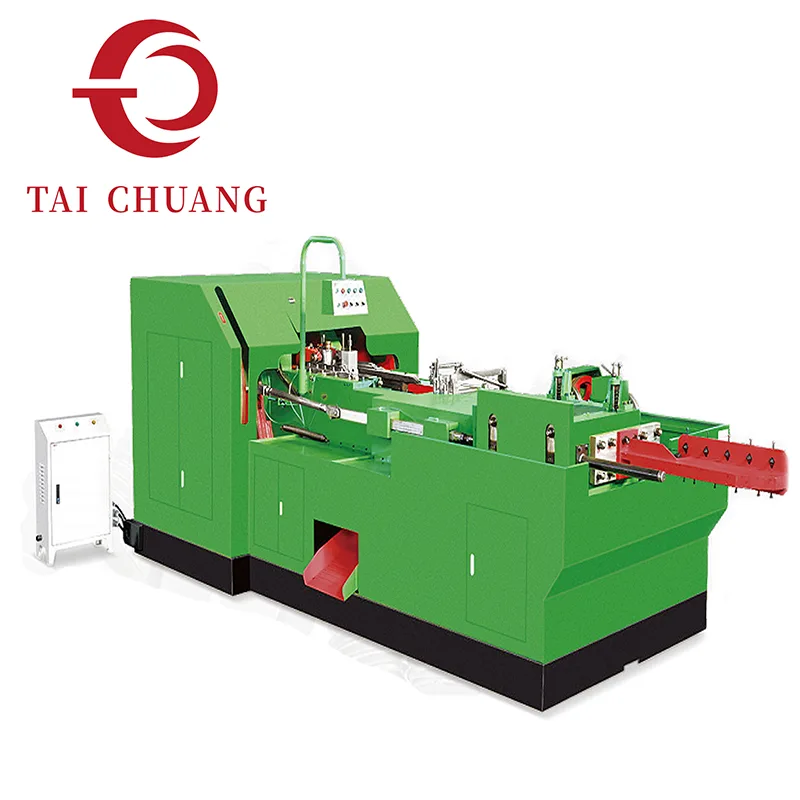

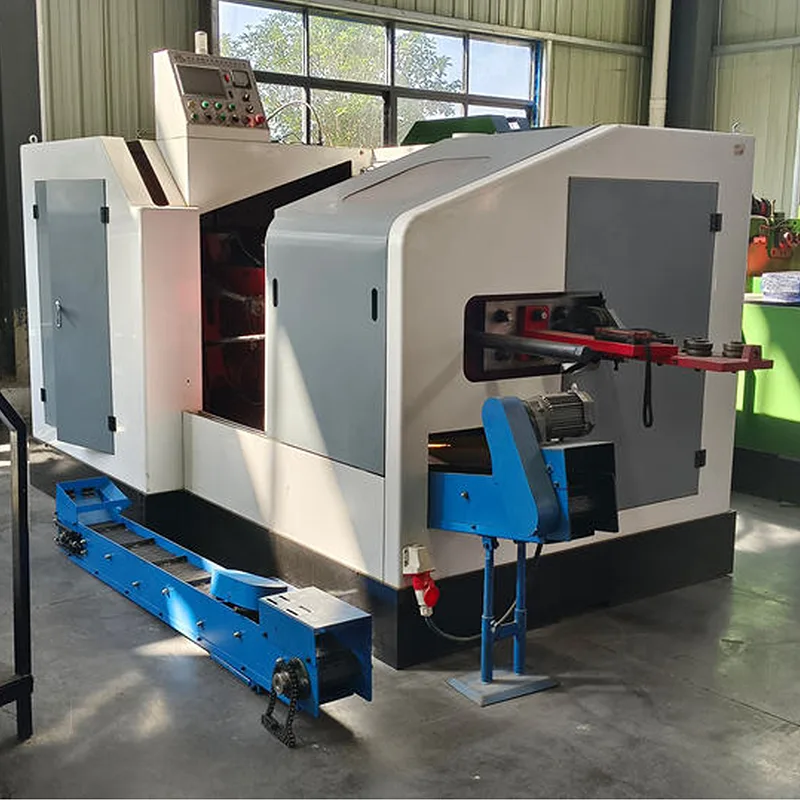

Direka untuk pengikat berdiameter besar dan panjang yang dilanjutkan, Mesin Tajuk Sejuk Saiz Besar 1-Die 2-Blow Long Stroke ini meningkatkan kapasiti pembentukan dalam struktur mati tunggal, dua pukulan. Mekanisme lejang lanjutan membolehkan peningkatan anjakan bahan dan pembentukan batang yang lebih panjang sambil mengekalkan pembentukan kepala terkawal dalam kitaran berterusan.
TAICHUANG, sebagai sebuah kilang di China, membekalkan penyelesaian tajuk sejuk tugas berat ini untuk pengeluar yang menghasilkan bolt bersaiz besar dan pengikat struktur panjang yang melebihi julat pembentukan sistem lejang pendek standard. Mesin memfokuskan pada kawalan ubah bentuk yang stabil, pengekalan kekuatan bahan, dan konsistensi dimensi di bawah beban pembentukan yang lebih tinggi.
|
Model |
Maks. Diameter Kosong/mm |
Panjang Kosong/mm |
Potongan Panjang/mm |
Strok/mm |
Kapasiti/pcs/min |
Diameter Mati Utama/mm |
Diameter Mati Pukulan Awal/mm |
Diameter Mati Pukulan Tepat/mm |
Diameter Mati Potongan/mm |
|
D12-70 |
Φ7.0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7.0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7.0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7.0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7.0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8.0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Model |
Saiz Pemotong/mm |
Kuasa Motor Utama/kw |
Isipadu(L*W*H)/m |
Berat/kg |
|
D12-70 |
16*50*125 |
Tahap 6 - 15kw |
4.50*2.00*1.32 |
7900 |
|
D12-150 |
18*60*125 |
Tahap 6 - 18.5kw |
5.20*1.90*1.80 |
14000 |
|
D12-200 |
18*60*125 |
Tahap 6 - 18.5kw |
5.20*1.90*1.80 |
14300 |
|
D12-250 |
18*60*125 |
Tahap 6 - 18.5kw |
5.20*1.90*1.80 |
15000 |
|
D12-300 |
18*60*125 |
Tahap 6 - 18.5kw |
5.20*1.90*1.80 |
15800 |
|
D12-450 |
18*60*125 |
Tahap 6 - 22kw |
6.50*2.25*2.10 |
20800 |
|
D16-180 |
20*60*125 |
Tahap 6 -30kw |
4.40*2.10*1.95 |
20800 |
|
D16-450 |
20*70*125 |
Tahap 6 - 22kw |
6.50*2.25*2.10 |
21000 |
Perjalanan strok yang lebih panjang membolehkan pergerakan material yang lebih besar semasa setiap pukulan. Daripada memampatkan bahan dalam tetingkap anjakan terhad, sistem menyediakan jarak pembentukan tambahan, menyokong:
Pengeluaran bolt shank panjang
Pembentukan kepala diameter lebih besar
Pengagihan aliran logam yang lebih baik
Mengurangkan risiko kurang isian pada bahagian bersaiz besar
Urutan dua pukulan memisahkan bentuk kepala yang menjengkelkan dan akhir, memastikan geometri stabil walaupun ketika membentuk bahagian volum yang lebih besar.
Pengikat bersaiz besar memerlukan ketegaran bingkai yang lebih kuat dan penyerapan hentaman yang seimbang. Mesin Tajuk Sejuk Saiz Besar 1-Die 2-Blow Long Stroke ini dibangunkan dengan:
Struktur rangka mesin diperkukuh
Kawalan pergerakan engkol dan gelongsor yang stabil
Penghantaran impak terkawal
Ketepatan penjajaran dipertingkatkan
Ciri-ciri struktur ini menyokong prestasi yang konsisten dalam menuntut persekitaran pengeluaran bolt yang besar.

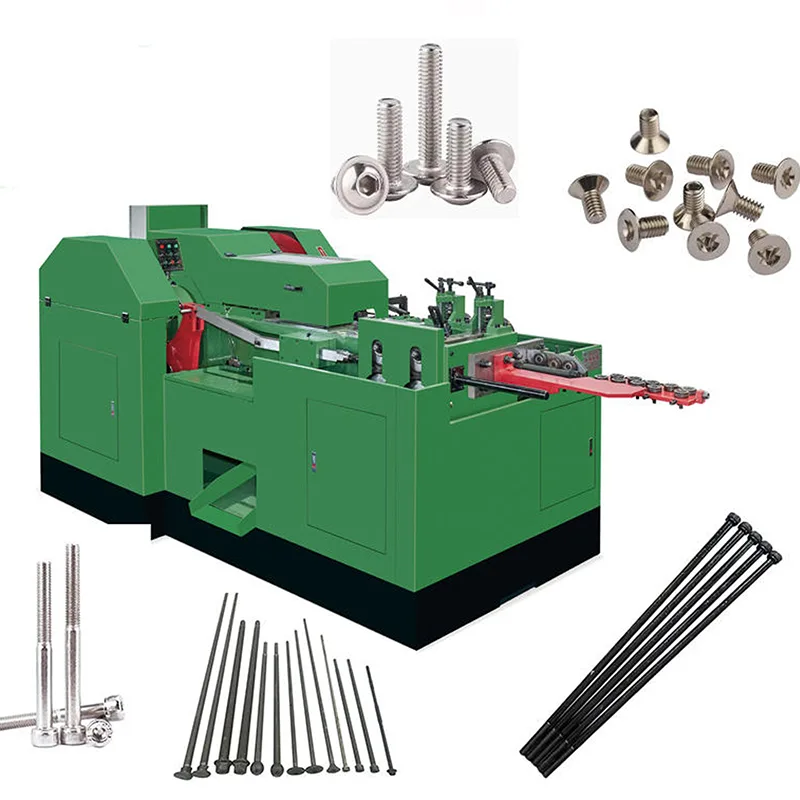

Biasa digunakan dalam pembuatan:
Bolt pembinaan struktur
Pengikat jentera berat
Bolt penambat kuasa angin
Bolt industri berdiameter besar
Pengikat kejuruteraan infrastruktur
Keserasian bahan termasuk keluli karbon dan gred keluli aloi yang biasanya digunakan dalam aplikasi struktur.
Mesin Tajuk Sejuk Saiz Besar 1-Die 2-Blow Long Stroke kami biasanya dipertimbangkan apabila:
Panjang bolt melebihi keupayaan lejang standard
Isipadu kepala yang lebih besar memerlukan pergerakan material yang lebih besar
Bolt struktur menuntut kestabilan pembentukan yang lebih tinggi
Pengeluaran melibatkan pengikat diameter sederhana hingga besar
Sistem 1-Die 2-Blow Standard mencapai had kapasiti
Ia menyediakan julat pembentukan yang diperluaskan tanpa beralih kepada sistem kompleks berbilang mati.
S1: Apakah kelebihan strok panjang berbanding strok standard?
Lejang panjang membolehkan anjakan bahan yang lebih besar, menjadikannya sesuai untuk bolt yang lebih panjang dan isipadu kepala yang lebih besar.
S2: Adakah mesin ini hanya untuk bolt diameter besar?
Ia dioptimumkan untuk pengikat besar dan panjang, tetapi juga boleh mengendalikan bahagian bersaiz sederhana bergantung pada persediaan alatan.
S3: Adakah strok panjang menjejaskan ketepatan dimensi?
Apabila ditentukur dengan betul, strok yang dilanjutkan meningkatkan kawalan aliran bahan dan mengurangkan risiko underfill di bahagian yang besar.
