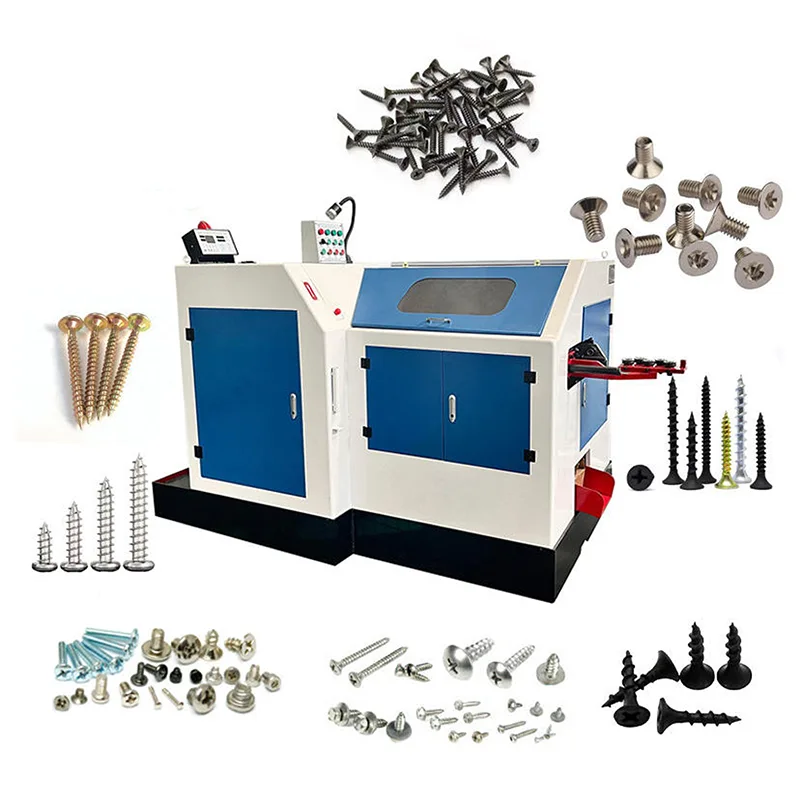

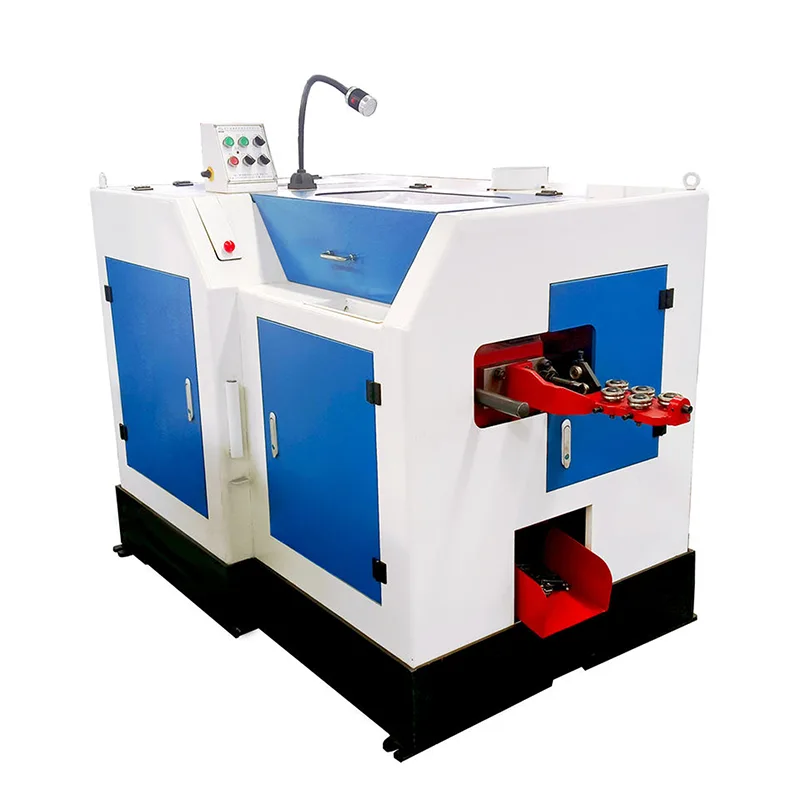

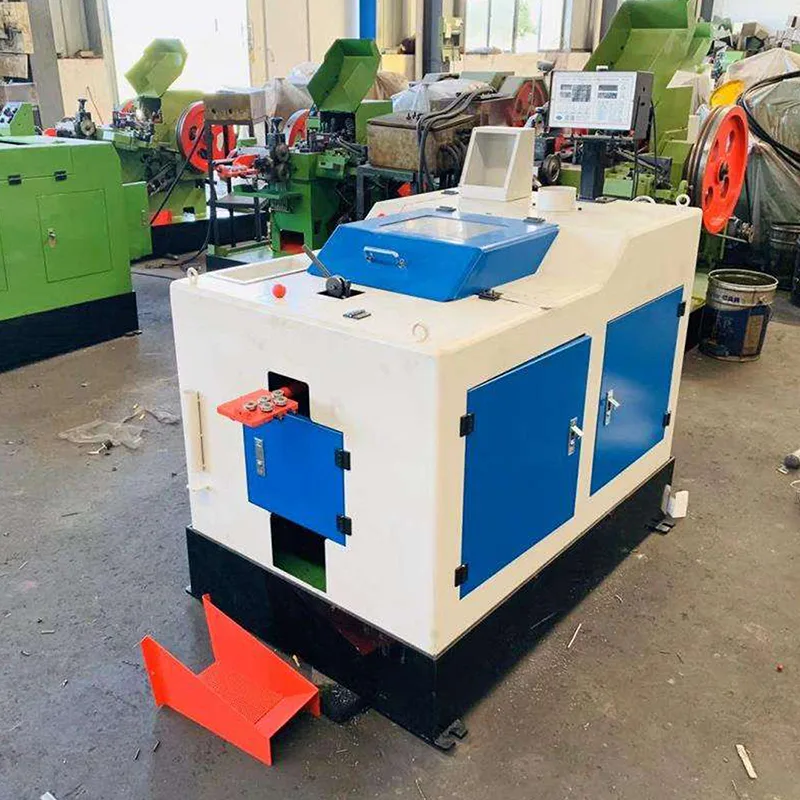

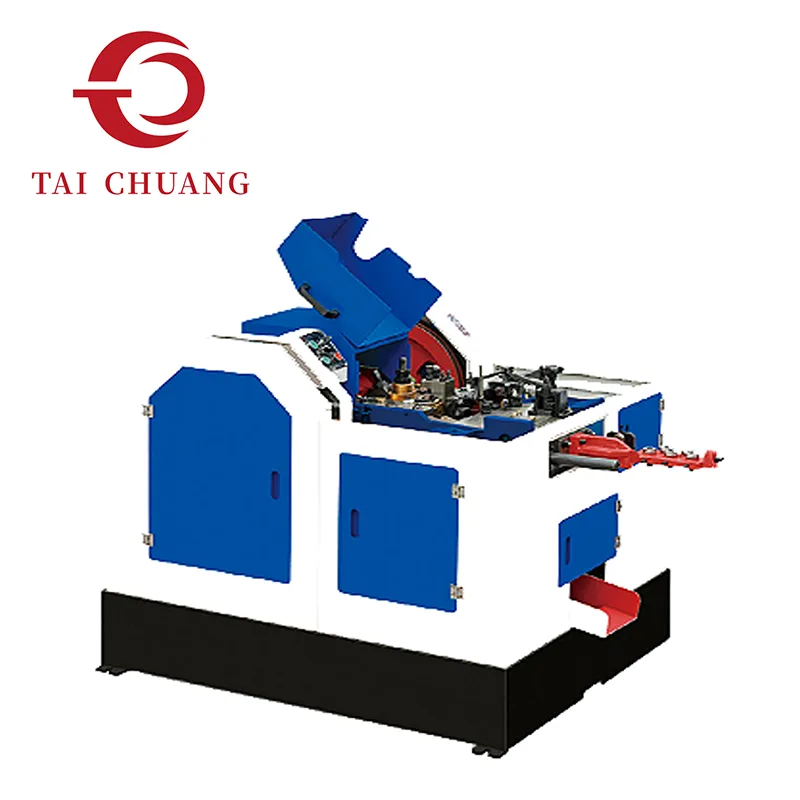

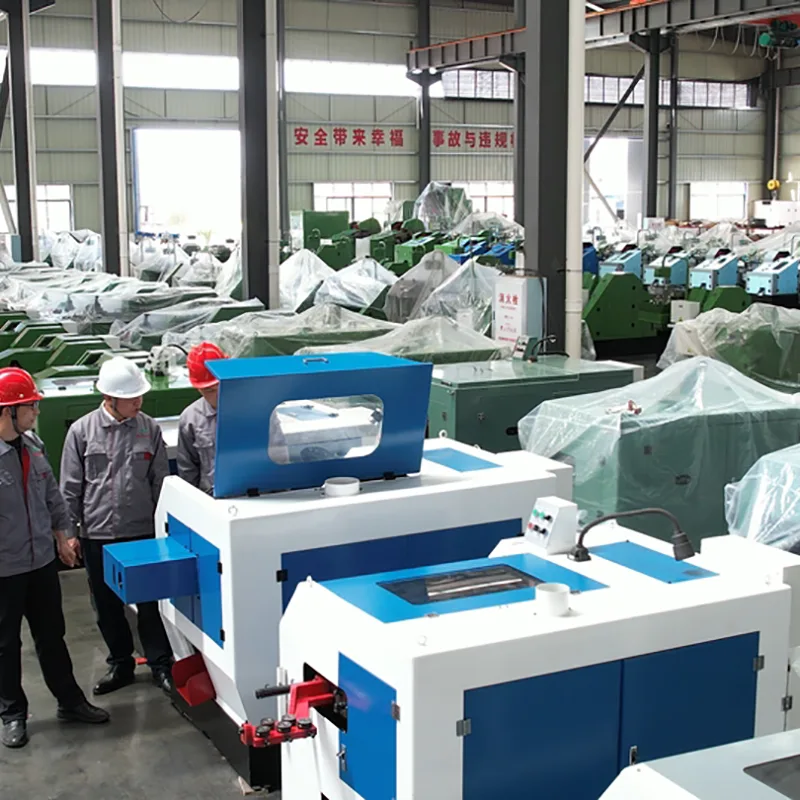

Konfigurasi mesin 1-Die 2-Blow cold heading membolehkan pembentukan kepala bolt berperingkat melalui urutan dua hentaman terkawal di dalam rongga dadu tunggal. Bahan dipotong mengikut panjang, dipindahkan dan diubah bentuk secara progresif untuk mencapai geometri kepala akhir sambil mengekalkan integriti struktur.
Berbanding dengan sistem pukulan tunggal, struktur ini menyediakan pengumpulan bahan yang lebih baik dan kejutan ubah bentuk yang dikurangkan, membantu mengekalkan kualiti permukaan dan kestabilan dimensi. Susun atur cetakan yang dipermudahkan juga mengurangkan kerumitan alatan, menjadikan persediaan dan penyelenggaraan lebih mudah diurus dalam persekitaran pengeluaran berterusan.
Proses tajuk sejuk menggunakan konfigurasi ini biasanya digunakan di mana geometri bolt adalah mudah tetapi kebolehpercayaan pengeluaran dan konsistensi output kekal penting. Pengagihan daya pembentukan yang seimbang menyumbang kepada prestasi pembentukan yang boleh diramal merentas larian pembuatan volum sederhana hingga tinggi.
TAICHUANG membekalkan penyelesaian mesin tajuk sejuk 1-Die 2-Blow untuk pelanggan yang mencari keupayaan membentuk bolt yang boleh dipercayai tanpa kerumitan struktur yang tidak perlu.
|
Modle |
D3-20 |
D4-40 |
D4-30GS |
D5-30GS |
D5-50GS |
D5-63GS |
|
Diameter Kosong Maks/mm |
Φ0.8-4.0 |
Φ2.0-5.0 |
Φ2.0-5.0 |
Φ3.0-7.0 |
Φ3.0-7.0 |
Φ3.0-7.0 |
|
Panjang Kosong Maks/mm |
20 |
40 |
30 |
30 |
50 |
63 |
|
Panjang Potongan Maks/mm |
30 |
48 |
48 |
55 |
75 |
80 |
|
Strok/mm |
37 |
68 |
60 |
82 |
92 |
107 |
|
Kapasiti/pcs/min |
150-200 |
150-180 |
180-200 |
160-180 |
160-180 |
130-150 |
|
Diameter Mati Utama/mm |
Φ20*35 |
Φ30*60 |
Φ30*50 |
Φ34.5*55 |
Φ34.5*67 |
Φ34.5*80 |
|
Diameter Mati Pukulan Awal/mm |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ35*75 |
Φ35*75 |
Φ35*75 |
|
Diameter Mati Pukulan Tepat/mm |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ31*75 |
Φ31*75 |
Φ31*75 |
|
Diameter Mati Potongan/mm |
Φ13*25 |
Φ15*30 |
Φ15*30 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
|
Saiz Pemotong/mm |
6*25*42 |
10*32*72 |
10*32*72 |
10*35*72 |
10*35*72 |
10*35*72 |
|
Kuasa Motor Utama/kw |
1.1 |
2.2 |
2.2 |
3.0 |
3.0 |
3.0 |
|
Isipadu (L*W*H)/cm |
145*88*112 |
195*105*110 |
200*103*135 |
240*120*138 |
230*119*135 |
230*120*138 |
|
Berat/kg |
700 |
1100 |
1400 |
2000 |
2000 |
2000 |
|
Modle |
D5-76GS |
D5-60 |
D5-80 |
D5-100 |
D5-150 |
||||||||
|
Diameter Kosong Maks/mm |
Φ3.0*7.0 |
Φ3.0*7.0 |
Φ3.0*7.0 |
Φ3.0*7.0 |
Φ3.0*7.0 |
||||||||
|
Panjang Kosong Maks/mm |
76 |
60 |
80 |
100 |
150 |
||||||||
|
Panjang Potongan Maks/mm |
95 |
80 |
95 |
120 |
168 |
||||||||
|
Strok/mm |
120 |
92 |
110 |
130 |
190 |
||||||||
|
Kapasiti/pcs/min |
110-130 |
120-140 |
90-110 |
80-100 |
60-80 |
||||||||
|
Diameter Mati Utama/mm |
Φ34.5*100 |
Φ34.5*80 |
Φ34.5*100 |
Φ34.5*120 |
Φ40*180 |
||||||||
|
Diameter Mati Pukulan Awal/mm |
Φ35*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Diameter Mati Pukulan Tepat/mm |
Φ31*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Diameter Mati Potongan/mm |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ20*35 |
||||||||
|
Saiz Pemotong/mm |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
||||||||
|
Kuasa Motor Utama/kw |
3.0 |
3.0 |
2.2 |
2.2 |
3.0 |
||||||||
|
Isipadu (L*W*H)/cm |
230*120*138 |
220*115*115 |
225*112*117 |
270*116*115 |
260*115*135 |
||||||||
|
Berat/kg |
2000 |
1800 |
1850 |
2200 |
2800 |
||||||||
|
Model |
Maks. Diameter Kosong/mm |
Panjang Kosong/mm |
Potongan Panjang/mm |
Strok/mm |
Kapasiti/pcs/min |
Diameter Mati Utama/mm |
Diameter Mati Pukulan Awal/mm |
Diameter Mati Pukulan Tepat/mm |
Diameter Mati Potongan/mm |
||||
|
D8-90 |
Φ5.0-11 |
90 |
120 |
130 |
80-90 |
Φ60*120 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-120 |
Φ5.0-11 |
120 |
140 |
156 |
60-80 |
Φ60*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-150 |
Φ5.0-11 |
150 |
180 |
190 |
60-70 |
Φ60*190 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-200 |
Φ5.0-11 |
200 |
220 |
250 |
40-50 |
Φ60*240 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
D8-250 |
Φ5.0-11 |
250 |
270 |
290 |
30-45 |
Φ60*290 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
D8-300 |
Φ5.0-11 |
300 |
330 |
365 |
25-35 |
Φ60*360 |
Φ40*180 |
Φ40*180 |
Φ28*60 |
||||
|
D10-120 |
Φ6.0-13 |
120 |
140 |
150 |
50-60 |
Φ80*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
||||
|
D10-150 |
Φ6.0-13 |
150 |
180 |
210 |
45-55 |
Φ80*190 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
D10-220 |
Φ6.0-13 |
220 |
240 |
260 |
40-50 |
Φ80*260 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
D10-300 |
Φ6.0-13 |
300 |
320 |
350 |
25-35 |
Φ80*360 |
Φ55*180 |
Φ55*180 |
Φ40*50 |
||||
|
Model |
Saiz Pemotong/mm |
Kuasa Motor Utama/kw |
Isipadu(L*W*H)/m |
Berat/kg |
|
D8-90 |
12*42*90 |
Tahap 6 - 7.5kw |
3.40*1.60*1.60 |
4200 |
|
D8-120 |
12*42*90 |
Tahap 6 - 7.5kw |
3.45*1.68*1.60 |
4200 |
|
D8-150 |
12*42*90 |
Tahap 6 - 7.5kw |
3.90*1.60*1.80 |
4300 |
|
D8-200 |
12*42*90 |
Tahap 8 - 7.5kw |
4.15*1.60*1.85 |
5800 |
|
D8-250 |
12*42*90 |
Tahap 8 - 7.5kw |
4.30*1.60*1.90 |
6100 |
|
D8-300 |
12*42*90 |
Tahap 6 - 11kw |
5.43*1.95*1.87 |
8500 |
|
D10-120 |
16*55*115 |
Tahap 6 - 11kw |
4.00*1.82*1.68 |
7300 |
|
D10-150 |
16*55*115 |
Tahap 6 - 11kw |
4.10*1.82*1.70 |
7700 |
|
D10-220 |
16*55*115 |
Tahap 6 - 11kw |
5.00*1.82*1.70 |
8500 |
|
D10-300 |
16*55*115 |
Tahap 6 - 11kw |
5.50*1.82*2.00 |
10400 |
Bahan dipindahkan ke dalam rongga die tunggal di mana dua pukulan progresif melakukan ubah bentuk berperingkat.
Impak pertama memulakan pengumpulan bahan dan pra-pembentukan.
Kesan kedua melengkapkan pembentukan kepala dengan kawalan aliran yang lebih baik.
Ubah bentuk beransur-ansur membantu mengurangkan kepekatan tekanan dan menyokong ketebalan kepala yang konsisten merentas kitaran pengeluaran.
• Jejak padat untuk bengkel sensitif ruang
• Mengurangkan kerumitan alatan berbanding dengan sistem multi-die
• Masa impak yang stabil untuk output yang boleh diramal
• Pembentukan kepala yang cekap untuk geometri bolt arus perdana
• Penyelenggaraan yang lebih mudah dan penukaran die

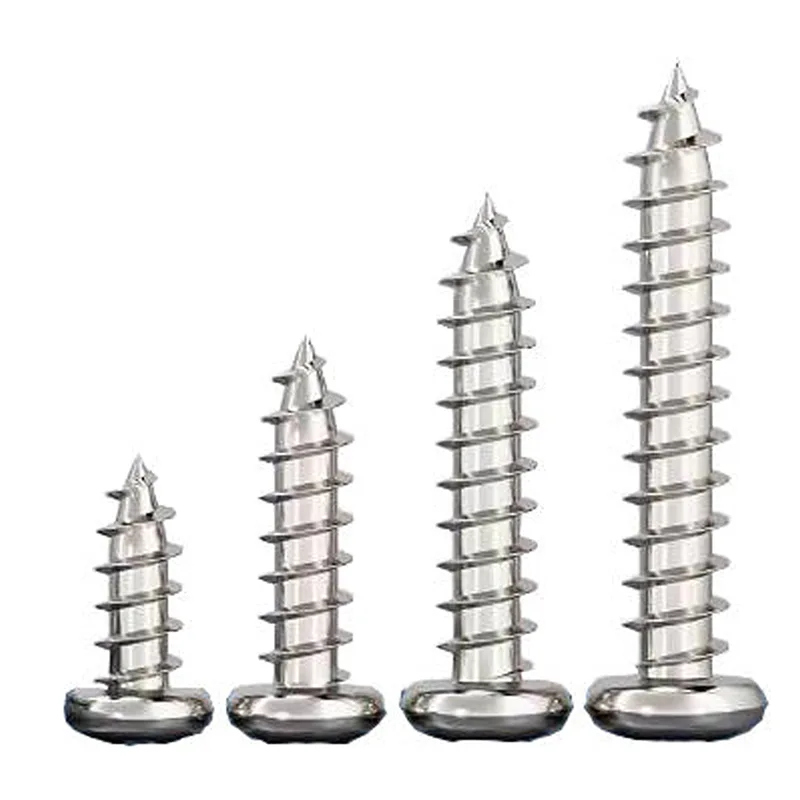

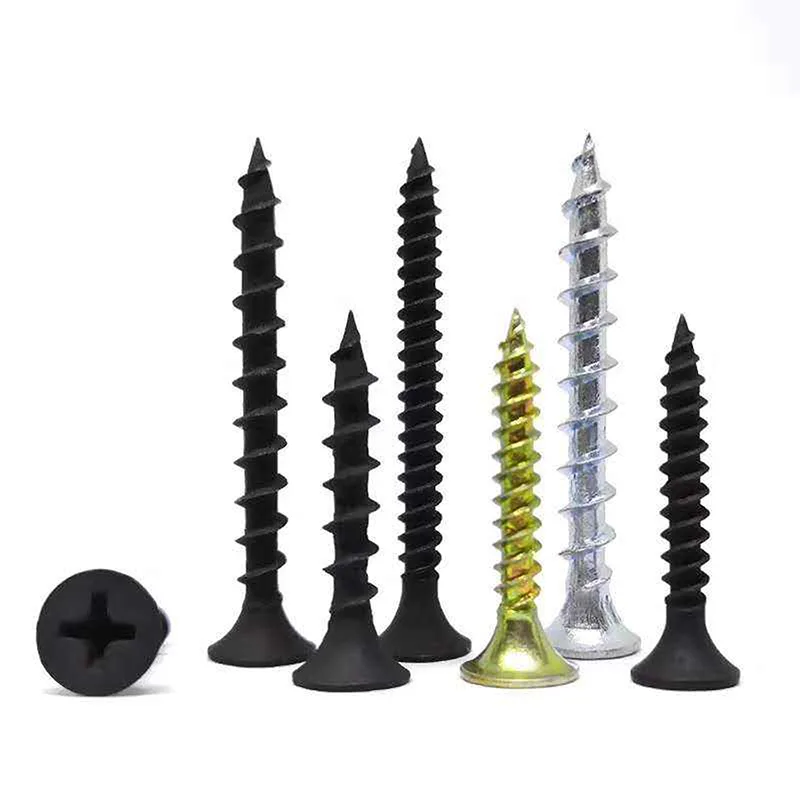

bolt hex standard
Bolt bebibir
Bolt struktur
Pengikat am automotif
Komponen perkakasan industri
Sesuai apabila pengeluaran tertumpu pada reka bentuk bolt standard tanpa peralihan geometri yang kompleks.
Kilang yang mengutamakan kebolehpercayaan, kos perkakas terurus dan kejelasan operasi sering memilih konfigurasi ini.
1. Apakah kelebihan utama mesin tajuk sejuk 1-Die 2-Blow?
Kelebihan utama terletak pada kesederhanaan struktur digabungkan dengan pembentukan berperingkat yang berkesan. Dua pukulan dalam satu dadu membolehkan pembentukan kepala yang lebih baik daripada sistem pukulan tunggal sambil mengekalkan reka bentuk mesin yang padat.
2. Apakah saiz bolt yang biasanya sesuai?
Biasa digunakan untuk bolt berdiameter kecil hingga sederhana yang digunakan dalam automotif, pembinaan dan pengikat industri am. Kapasiti akhir bergantung pada spesifikasi model dan gred bahan.
3. Adakah konfigurasi ini sesuai untuk bahan berkekuatan tinggi?
Ya, dengan syarat gred bahan dan nisbah ubah bentuk berada dalam had mesin. Reka bentuk dan urutan pembentukan yang betul adalah penting untuk bahan tegangan tinggi.
