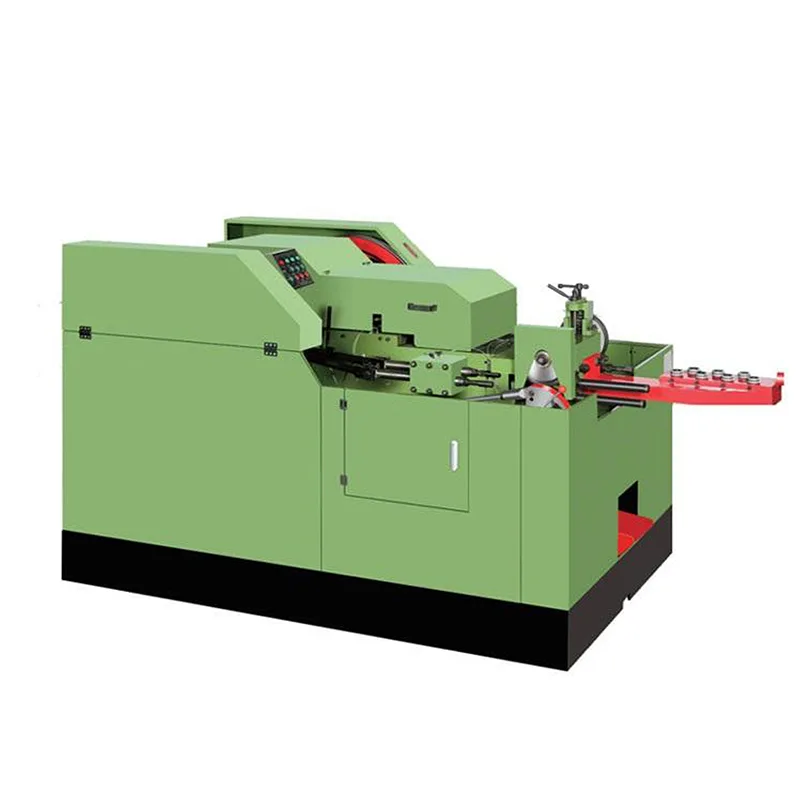

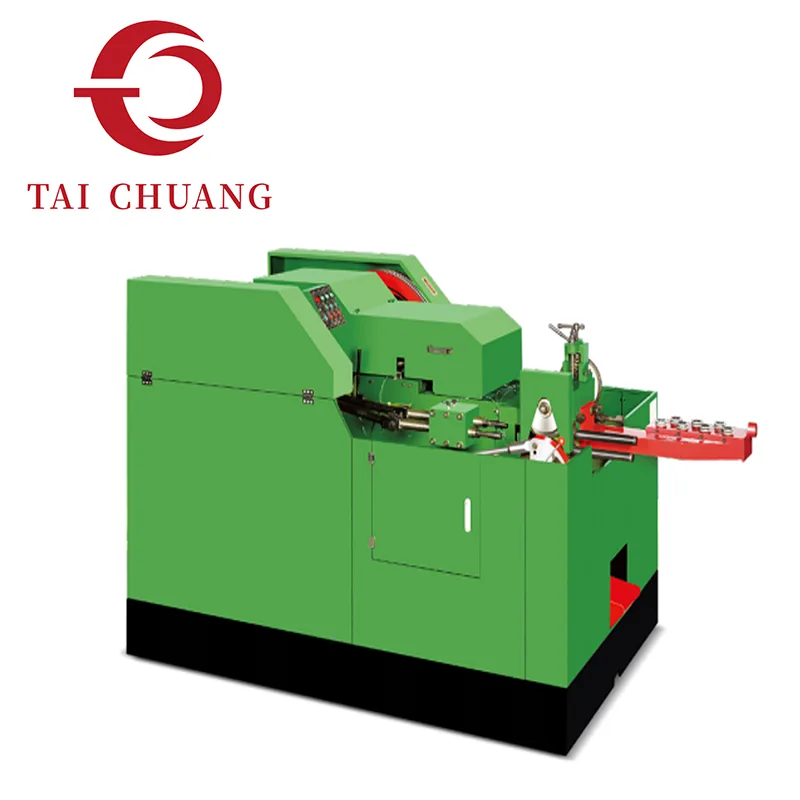

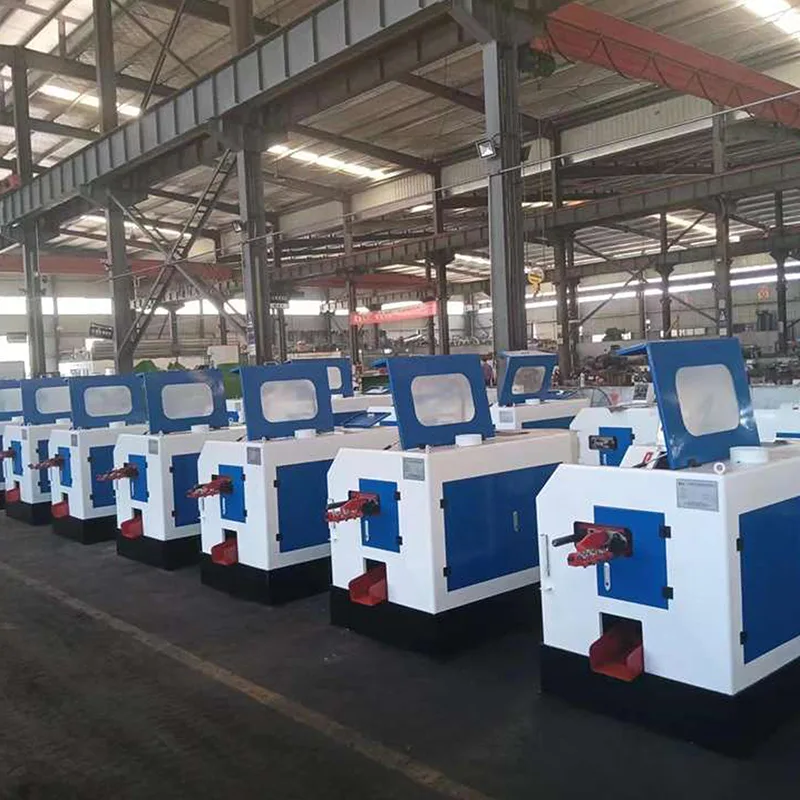

Konfigurasi mesin 2-Die 3-Blow cold heading menyepadukan janjang dwi die dengan peringkat impak tambahan untuk memperhalusi pengagihan semula bahan semasa pembentukan bolt. Pembentukan awal berlaku dalam dadu pertama, diikuti dengan penghalusan peralihan terkawal dan penyiapan kepala akhir dalam dadu kedua melalui penjujukan pukulan yang diselaraskan.
Meningkatkan kiraan pukulan sambil mengekalkan dua stesen mati membolehkan lapisan ubah bentuk yang dipertingkatkan tanpa membesarkan struktur mesin dengan ketara. Peringkat impak tambahan menyediakan keupayaan pembetulan pertengahan sebelum penstabilan geometri akhir, meningkatkan simetri kepala dan ketekalan dimensi.
Berbanding dengan sistem 2-Die 2-Blow, konfigurasi ini menawarkan kedalaman pembentukan yang lebih besar dan pengurusan volum yang lebih baik. Pada masa yang sama, ia kekal lebih mudah dari segi struktur daripada mesin tiga mati, menjadikannya penyelesaian perantaraan praktikal untuk pengeluar menaik taraf ketepatan membentuk.
TAICHUANG membekalkan penyelesaian mesin tajuk sejuk 2-Die 3-Blow untuk pengeluar pengikat yang mencari kawalan geometri yang dipertingkatkan dalam rangka kerja peralatan yang seimbang.
|
Model |
Maks. Diameter Kosong/mm |
Strok/mm |
Kapasiti/pcs/min |
Strok K.O/mm |
Strok P.K.O/mm |
Diameter Mati Utama/mm |
Diameter Mati Utama/mm |
Punch Die Diameter/mm |
Diameter Mati Potongan/mm |
|
YH2310 |
Φ5.0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7.0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9.0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11.0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13.0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15.0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Model |
Saiz Pemotong/mm |
Saiz Biasa Bolt/mm |
Panjang Batang Kosong/mm |
Kuasa Motor Utama/kw |
Isipadu(L*W*H)/m |
Berat/kg |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
Tahap 6 - 2.2kw |
1.70*1.10*1.20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
Tahap 6 -2.2kw |
2.30*1.30*1.20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
Tahap 8 -4.0kw |
2.80*1.40*1.60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
Tahap 8 - 5.5kw |
3.80*1.60*1.70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
Tahap 6 - 11kw |
3.80*1.60*1.80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
Tahap 6 -18.5kw |
4.20*1.85*1.70 |
14300 |
Pembentukan urutan biasanya berikut:
• Mati pertama – Pengumpulan bahan dan pembentukan utama
• Mati kedua – Penapisan peralihan
• Pukulan tambahan – Takrif struktur akhir
Kemajuan impak tiga kali ganda meningkatkan kawalan ke atas:
Pengagihan ketebalan kepala
Penjajaran bahu peralihan
Kestabilan konsentrik
Integriti permukaan semasa ubah bentuk tinggi
Penjujukan terkawal mengurangkan pengumpulan tekanan mendadak di dalam rongga acuan.
Susun atur dua mati mengekalkan kerumitan alatan yang boleh diurus manakala penjujukan tiga pukulan meningkatkan fleksibiliti membentuk.
Mesin Tajuk Sejuk 2-Die 3-Blow sering dipilih apabila:
Sistem dua pukulan tidak mempunyai penghalusan yang mencukupi
Sistem tiga mati melebihi keperluan pengeluaran semasa
Kekangan ruang kilang mengehadkan pengembangan berbilang mati
Kebolehulangan yang lebih baik diperlukan tanpa baik pulih struktur yang besar
Seni bina yang seimbang menyokong persekitaran pengeluaran volum sederhana hingga tinggi.
Mengagihkan tenaga membentuk merentasi dua dadu sambil menambah peringkat impak ketiga membolehkan perkembangan daya yang lebih lancar.
Ciri-ciri operasi yang terhasil termasuk:
Kestabilan dimensi yang lebih baik
Kejutan ubah bentuk yang dikurangkan
Kawalan jisim kepala yang lebih baik
Keseragaman kelompok yang stabil sepanjang larian lanjutan
Pengagihan tenaga secara beransur-ansur membantu dalam membentuk bahan berkekuatan sederhana dengan definisi geometri yang dipertingkatkan.
1. Apakah kelebihan yang diberikan oleh pukulan ketiga dalam sistem dwi-mati?
Pukulan tambahan membolehkan pembetulan pertengahan dan pembentukan kepala yang diperhalusi tanpa meningkatkan kiraan die.
2. Bagaimanakah ia dibandingkan dengan konfigurasi 3-Die 3-Blow?
2-Die 3-Blow mengekalkan struktur alatan yang lebih ringkas sambil menawarkan kawalan impak yang lebih baik. Sistem tiga mati menyediakan pembahagian ubah bentuk selanjutnya.
3. Adakah konfigurasi ini sesuai untuk pengikat automotif?
Kawalan ubah bentuk yang dipertingkatkan menyokong kebolehulangan yang lebih baik, sejajar dengan banyak keperluan bolt automotif.
4. Adakah ia meningkatkan kerumitan mekanikal dengan ketara?
Koordinasi mekanikal meningkat secara sederhana disebabkan pukulan tambahan, tetapi susun atur cetakan kekal padat.
