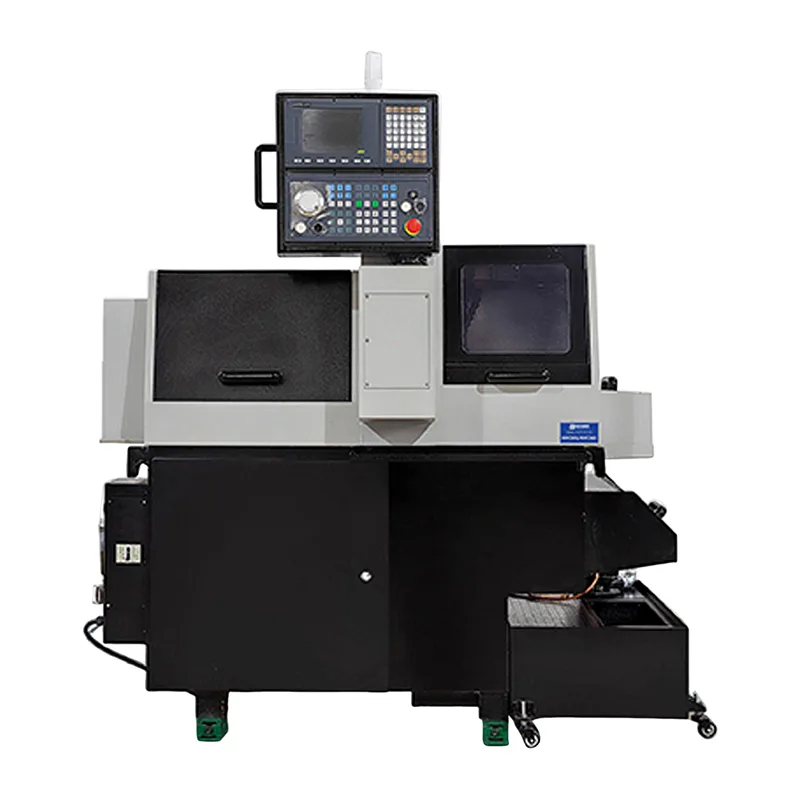

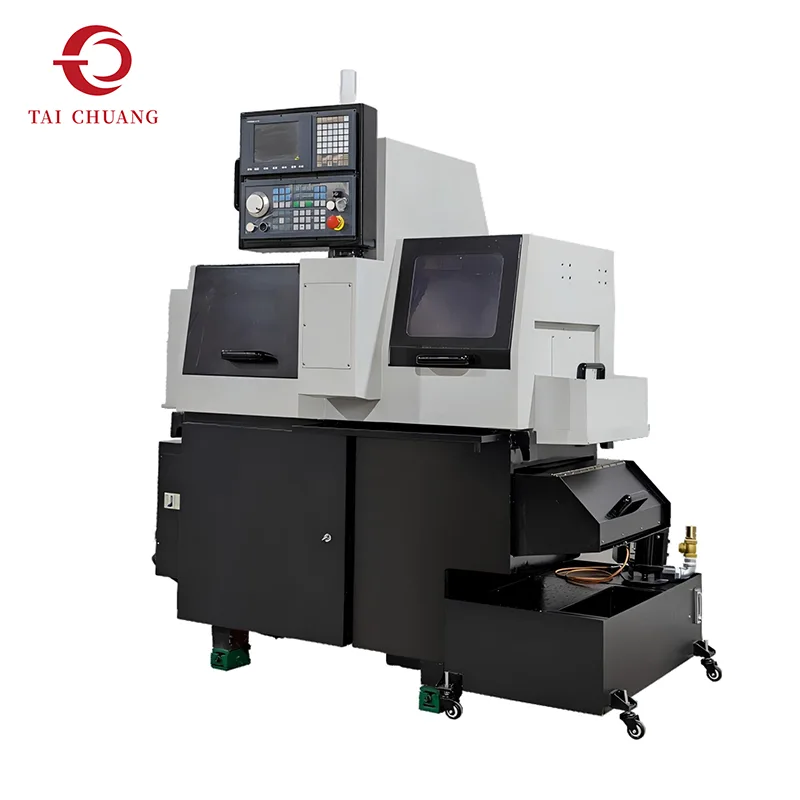

Memusing ketepatan komponen berdiameter kecil memerlukan sokongan bahan yang stabil dan kedudukan alat yang tepat. Pelarik Jenis Swiss 3 Axis direka untuk menyediakan penyelesaian yang praktikal dan cekap untuk pengeluar yang menghasilkan bahagian silinder ketepatan dalam persekitaran pengeluaran berterusan.
Tidak seperti sistem pemesinan berbilang paksi yang lebih kompleks, konfigurasi ini memfokuskan pada operasi pusingan penting yang disokong oleh teknologi headstock gelongsor jenis Swiss. Sistem sesendal panduan memastikan bahan kerja disokong kukuh dekat dengan kawasan pemotongan, mengurangkan getaran dan membantu mengekalkan kestabilan pemesinan walaupun semasa memproses komponen yang panjang dan langsing.
Struktur kawalan tiga paksi menyediakan penyelarasan gerakan yang boleh dipercayai untuk operasi pusingan standard termasuk menghadap, pusingan luar, alur, penggerudian, dan benang asas. Reka bentuk ini membolehkan pengeluar mencapai kualiti pemesinan yang konsisten sambil mengekalkan struktur mesin yang agak mudah yang lebih mudah untuk dikendalikan dan diselenggara.
Oleh kerana gabungan ketepatan dan kesederhanaannya yang seimbang, 3 Axis Swiss Type Lathe sering dipilih oleh pengeluar yang mengutamakan output yang stabil dan hasil pemesinan yang boleh diramal berbanding keperluan pemesinan berbilang paksi yang kompleks.
TAICHUANG membekalkan penyelesaian pelarik jenis Switzerland ini untuk menyokong pengeluaran cekap komponen ketepatan kecil merentasi pelbagai sektor perindustrian.
| item | RPC-263 | RPC-263A | RPC-263B | |
| Perjalanan dan Diameter Lubang | Kelajuan Kerja Maks Utama/Sub-Spindle(rpm) | 8000/* | 8000/* | 8000/* |
| Diameter Pusing Maks bagi Utama/Sub-Spindle(mm) | Φ20/* | Φ20/* | Φ20/* | |
| Nombor Bahagian Minimum | Pengindeksan Berterusan | Pengindeksan Berterusan | Pengindeksan Berterusan | |
| Diameter Lubang Utama/Spindle(mm) | Φ22/* | Φ22/* | Φ22/* | |
| Spindle Utama | Spesifikasi dan Kuantiti Alat Pemusing OD | |||
| Kuantiti Alat Pusing OD(pcs) | 5 Alat Memusing | 5 Alat Memusing | 12 Alat Memusing | |
| OD Alat Memusing Saiz Jerung(mm) | 12×12 | 12×12 | 12×12 | |
| Kuantiti Alat Tetap Wajah Akhir (pcs) | 4×Φ20 Lubang bulat(ER11) | 2×Φ20 Lubang bulat(ER11) | / | |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | / | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | / | |
| Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | / | ER11×3 | / | |
| Diameter Penggerudian Maks (mm) | / | Φ5 | / | |
| Diameter Mengetuk Maks (mm) | / | M4 | / | |
| Kelajuan Maks (rpm) | / | 5000 | / | |
| Kuantiti Alat Pacuan Kuasa (Hidup) (pcs) | ER11×2 tambah ER16×2 | ER11×2 tambah ER16×2 | / | |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | / | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | / | |
| Kelajuan Maks (rpm) | 5000 | 5000 | / | |
| Diameter Pengilangan Bilah Gergaji Maks (Muka silang)(mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Pandu Mod Bushing/Bukan Panduan Mod Bushing | ||||
| Sub-Spindle | Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | / | / | / |
| Diameter Penggerudian Maks (mm) | / | / | / | |
| Diameter Mengetuk Maks (mm) | / | / | / | |
| Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | / | / | / | |
| Diameter Penggerudian Maks (mm) | / | / | / | |
| Diameter Mengetuk Maks (mm) | / | / | / | |
| Kelajuan Maks (rpm) | / | / | / | |
| Kuantiti Alat Pacuan Kuasa (Hidup) (pcs) | / | / | / | |
| Diameter Penggerudian Maks (mm) | / | / | / | |
| Diameter Mengetuk Maks (mm) | / | / | / | |
| Kelajuan Maks (rpm) | / | / | / | |
| Parameter Lain | Parameter Lain | |||
| Motor Utama/Spindle(kw) | 2.2/* | 2.2/* | 2.2/* | |
| Motor Alat Pacuan Kuasa Palang Spindle Utama(kw) | 1 | 1 | 1 | |
| Motor Alat Pacuan Kuasa Muka Spindle Utama (kw) | / | / | ||
| 0.4 | ||||
| Motor Alat Pacuan Kuasa Sub-Spindle Cross (kw) | / | / | / | |
| Motor Servo(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| Motor Servo(Y2)(kw) | / | / | / | |
| Motor Pam Pelinciran(kw) | 0.1 | 0.1 | 0.1 | |
| Motor Pam Penyejuk(kw) | 0.35 | 0.35 | 0.35 | |
| Kelajuan Suapan Pantas(Tetapan Kilang)(m/min) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| Kapasiti Tangki Penyejuk(L) | 130 | 130 | 130 | |
| Kapasiti Unit Pelinciran(L) | 3 | 3 | 3 | |
| Tinggi Tengah(mm) | 1050 | 1050 | 1050 | |
| Dimensi(Panjang×Lebar×Tinggi)(mm)(Dimensi Pembungkusan tambah 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| Berat Mesin(kg) | 1500 | 1500 | 1500 | |
| Kuasa Mesin(kw) | 7 | 7.5 | 6 | |

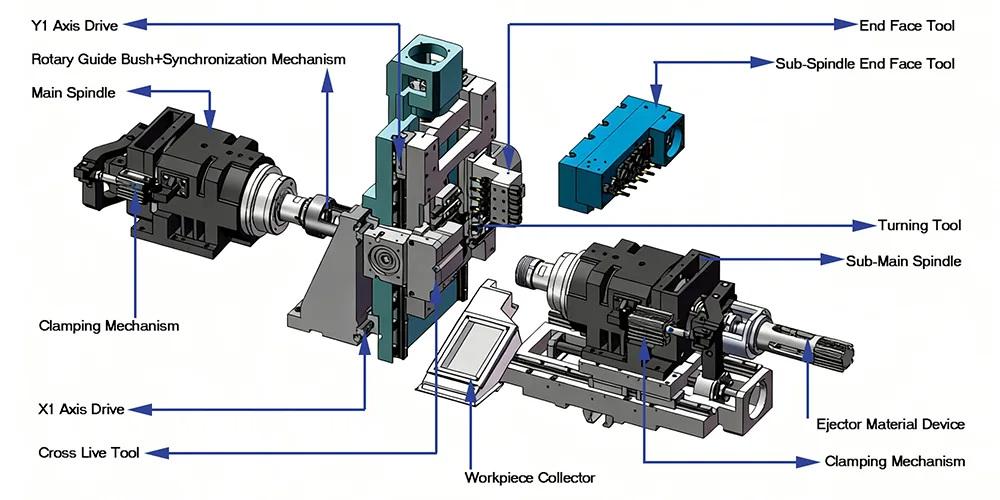

Teknologi pemesinan Switzerland menggunakan reka bentuk headstock bergerak yang menyuap bahan kerja melalui sesendal pemandu semasa pemotongan. Susunan ini meningkatkan ketegaran apabila memesin bahagian yang kecil dan langsing.
Mesin ini beroperasi dengan gerakan yang diselaraskan merentasi tiga paksi terkawal, membenarkan kedudukan alat yang tepat untuk operasi pusingan dan penggerudian standard.
Berbanding dengan mesin Swiss paksi lebih tinggi, konfigurasi tiga paksi mengekalkan struktur mekanikal yang lebih ringkas dan jejak yang lebih padat.

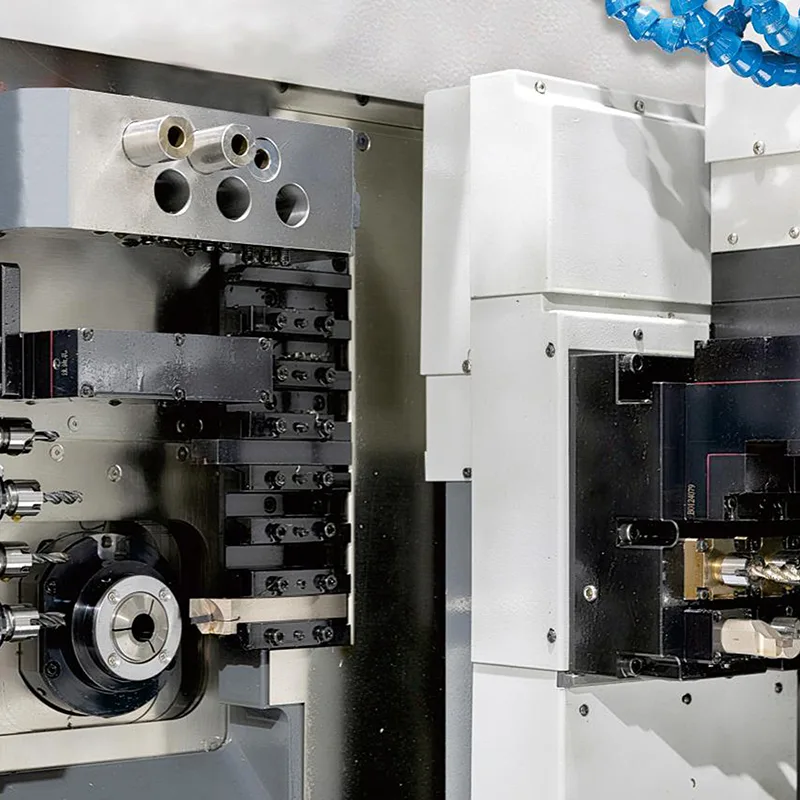

Sesendal panduan menyokong bahan kerja yang sangat hampir dengan alat pemotong, membantu mengekalkan keadaan pemotongan yang konsisten dan ketepatan dimensi.
Mesin ini dioptimumkan untuk pemesinan stabil bahagian silinder kecil di mana dimensi yang konsisten diperlukan.
Pelarik jenis Swiss digunakan secara meluas untuk pengeluaran yang lama kerana ciri-ciri pemesinan yang stabil.
Konfigurasi paksi diperkemas membantu mengurangkan kerumitan pengaturcaraan berbanding dengan sistem Swiss paksi lebih tinggi.
Bagi kebanyakan komponen ketepatan standard, pelarik jenis Swiss tiga paksi menyediakan keupayaan pemesinan yang mencukupi sambil mengekalkan pelaburan peralatan terkawal.

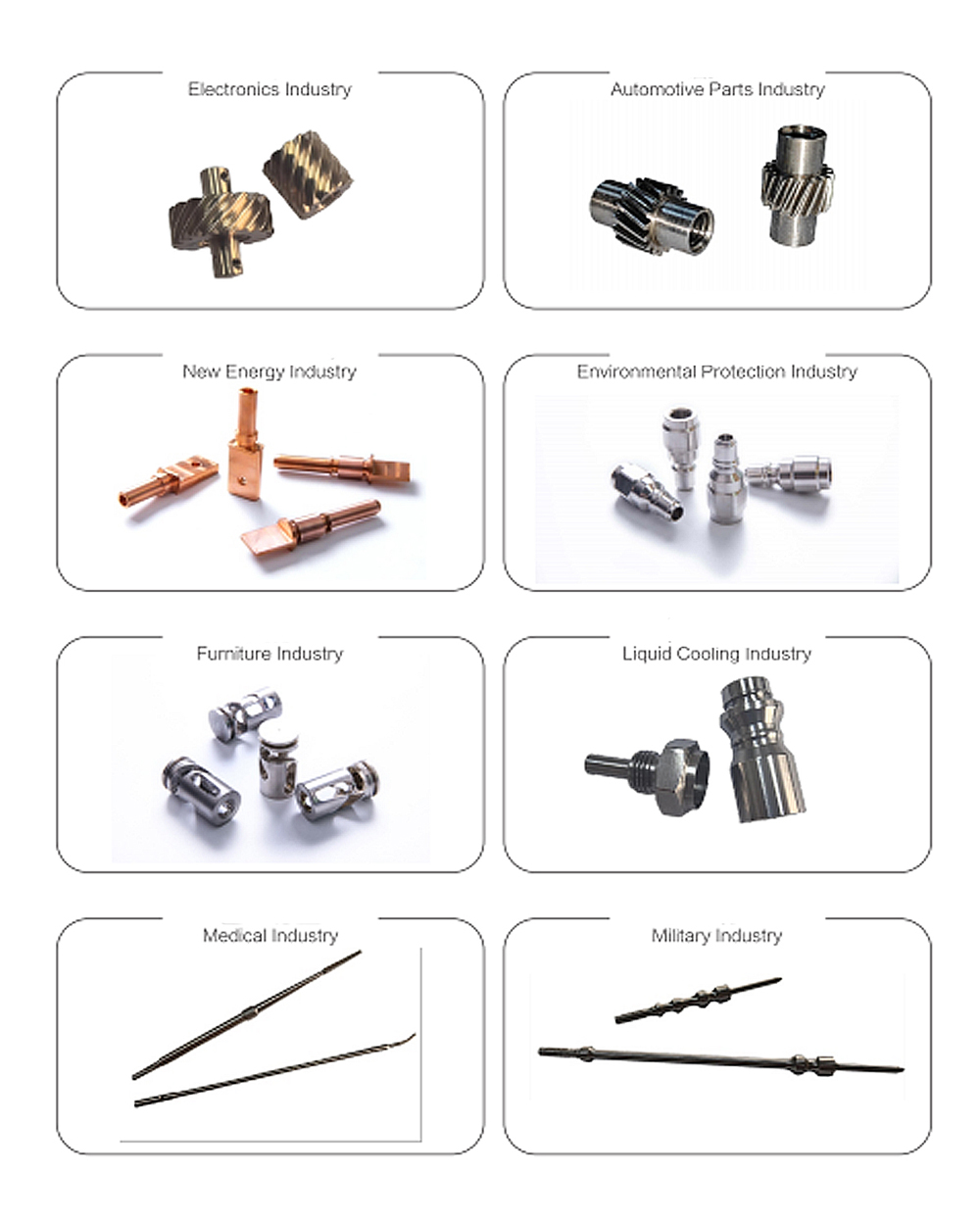

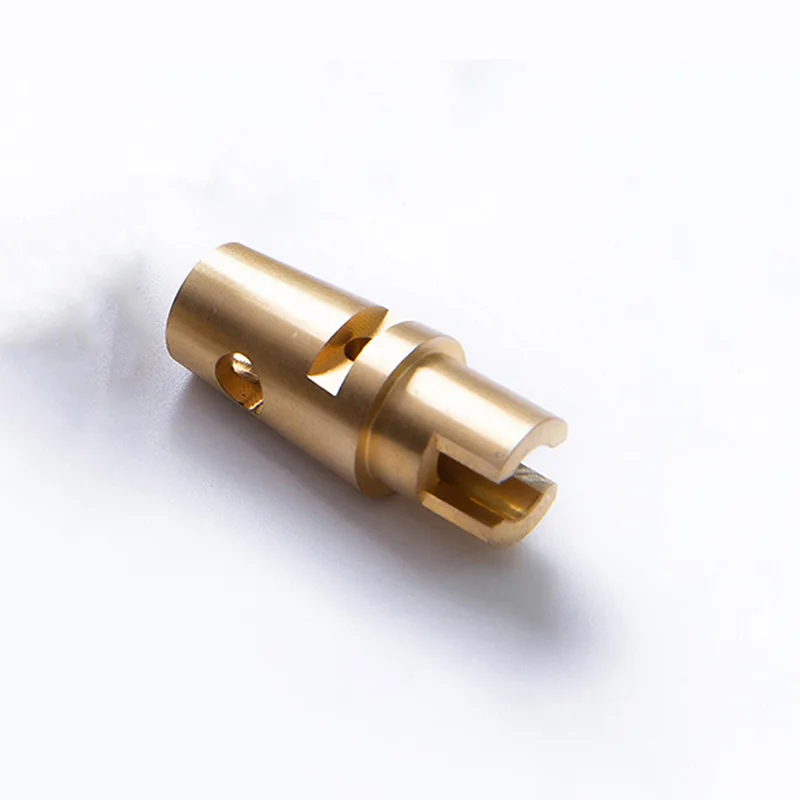

Pelarik Jenis Swiss 3 Axis biasanya digunakan untuk mengeluarkan bahagian ketepatan kecil yang memerlukan operasi pusingan.
Komponen biasa termasuk:
pin ketepatan
aci kecil
bahagian penyambung elektronik
pengikat kecil
komponen instrumentasi
alat perubatan bahagian kecil
Bahagian ini selalunya memerlukan ketepatan pemesinan yang stabil merentasi kumpulan pengeluaran yang besar.
Teknologi pemesinan Switzerland digunakan secara meluas dalam industri yang memerlukan pengeluaran konsisten komponen berketepatan tinggi yang kecil.
Sektor biasa termasuk:
pembuatan peralatan perubatan
elektronik dan penyambung
komponen ketepatan automotif
instrumentasi aeroangkasa
bahagian automasi industri
Pengilang dalam industri ini menghargai pemesinan Switzerland kerana keupayaannya mengekalkan ketepatan semasa pengeluaran yang lama dijalankan.
TAICHUANG menyediakan penyelesaian peralatan industri yang direka untuk menyokong keperluan pembuatan ketepatan. Pelarik Jenis Swiss 3 Axis yang dibekalkan oleh TAICHUANG dipilih oleh pengeluar yang mencari platform pemesinan yang boleh dipercayai untuk pengeluaran bahagian kecil.
bekalan peralatan profesional untuk industri ketepatan
penyelesaian pemesinan untuk komponen berdiameter kecil
mesin yang sesuai untuk pengeluaran kelompok yang stabil
peralatan industri yang melayani pasaran pembuatan global
TAICHUANG menumpukan pada menyokong proses pemesinan ketepatan yang cekap dan boleh dipercayai melalui penyelesaian peralatan praktikal.
Untuk apa mesin bubut jenis Swiss 3 paksi digunakan terutamanya?
Pelarik jenis Swiss tiga paksi digunakan terutamanya untuk memusing bahagian ketepatan kecil yang memerlukan pemesinan yang stabil dan ketepatan dimensi yang konsisten.
Bagaimanakah pemesinan Switzerland berbeza daripada pusingan konvensional?
Pemesinan Swiss menggunakan headstock gelongsor dan sesendal pemandu untuk menyokong bahan kerja yang sangat dekat dengan alat pemotong, meningkatkan kestabilan semasa pemesinan bahagian langsing.
Adakah mesin pelarik jenis Swiss 3 paksi sesuai untuk bahagian yang kompleks?
Konfigurasi ini paling sesuai untuk bahagian yang memerlukan operasi pusingan. Bahagian yang lebih kompleks mungkin memerlukan paksi tambahan.
Apakah bahan yang boleh dimesin pada mesin ini?
Pelarik jenis Swiss boleh memproses pelbagai jenis bahan termasuk keluli tahan karat, keluli karbon, loyang, aluminium dan aloi titanium.
Mengapa pengeluar memilih pelarik jenis Swiss untuk bahagian kecil?
Teknologi pemesinan Switzerland memberikan kestabilan dan ketepatan yang sangat baik apabila menghasilkan komponen kecil dalam jumlah yang tinggi.
