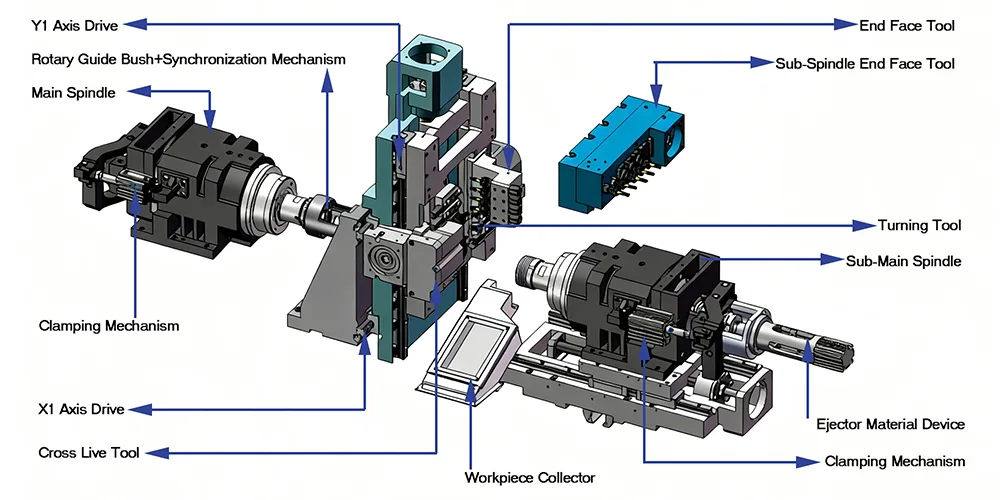

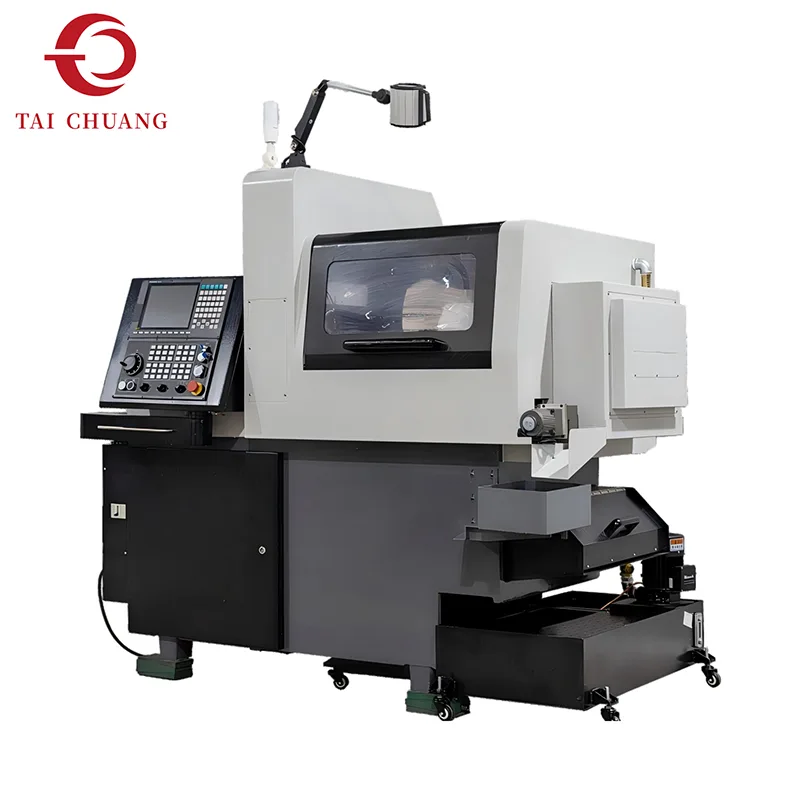

Pembuatan komponen berketepatan tinggi selalunya memerlukan peralatan pemesinan yang mampu mengendalikan geometri kompleks sambil mengekalkan kestabilan dimensi yang sangat baik. Pelarik Jenis Swiss 5 Axis menangani keperluan ini melalui gabungan seni bina headstock gelongsor dan kawalan gerakan berbilang paksi termaju.
Tidak seperti pusat pusing konvensional, pelarik jenis Swiss menyokong bahan kerja berhampiran dengan zon pemotongan menggunakan sesendal pemandu. Reka bentuk ini meningkatkan ketegaran dengan ketara semasa pemesinan, terutamanya apabila memproses bahagian yang panjang dan langsing. Akibatnya, getaran dan pesongan diminimumkan, membolehkan ketepatan yang lebih tinggi dan kemasan permukaan yang lebih baik.
Penyepaduan lima paksi terkawal membolehkan berbilang operasi pemesinan dilakukan semasa satu kitaran pengeluaran. Memusing, menggerudi silang, mengisar slot, dan memotong benang boleh diselesaikan secara berurutan tanpa mengeluarkan bahan kerja dari mesin. Keupayaan ini membantu mengurangkan operasi sekunder dan meningkatkan kecekapan pengeluaran.
TAICHUANG menyediakan penyelesaian pelarik jenis Swiss ini untuk pengilang yang terlibat dalam pengeluaran komponen ketepatan, terutamanya di mana diameter kecil dan had terima yang ketat adalah kritikal.
| item | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Perjalanan dan Diameter Lubang | Kelajuan Kerja Maks Utama/Sub-Spindle(rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Diameter Pusing Maks bagi Utama/Sub-Spindle(mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Nombor Bahagian Minimum | Pengindeksan Berterusan | Pengindeksan Berterusan | Pengindeksan Berterusan | |
| Diameter Lubang Utama/Spindle(mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Spindle Utama | Spesifikasi dan Kuantiti Alat Pemusing OD | |||
| Kuantiti Alat Pusing OD(pcs) | 5 Alat Memusing | 5 Alat Memusing | 12 Alat Memusing | |
| OD Alat Memusing Saiz Jerung(mm) | 12×12 | 12×12 | 12×12 | |
| Kuantiti Alat Tetap Wajah Akhir (pcs) | 4×Φ20 Lubang bulat(ER11) | 2×Φ20 Lubang bulat(ER11) | / | |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | / | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | / | |
| Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | / | ER11×3 | / | |
| Diameter Penggerudian Maks (mm) | / | Φ5 | / | |
| Diameter Mengetuk Maks (mm) | / | M4 | / | |
| Kelajuan Maks (rpm) | / | 5000 | / | |
| Kuantiti Alat Pacuan Kuasa (Hidup) (pcs) | ER11×2 tambah ER16×2 | ER11×2 tambah ER16×2 | / | |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | / | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | / | |
| Kelajuan Maks (rpm) | 5000 | 5000 | / | |
| Diameter Pengilangan Bilah Gergaji Maks (Muka silang)(mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Pandu Mod Bushing/Bukan Panduan Mod Bushing | ||||
| Sub-Spindle | Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | 6×Φ20Lubang bulat(ER11) | 6×Φ20Lubang bulat(ER11) | 6×Φ20Lubang bulat(ER11) |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | Φ9 | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | M8 | |
| Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | / | / | / | |
| Diameter Penggerudian Maks (mm) | / | / | / | |
| Diameter Mengetuk Maks (mm) | / | / | / | |
| Kelajuan Maks (rpm) | / | / | / | |
| Kuantiti Alat Pacuan Kuasa (Hidup) (pcs) | / | / | / | |
| Diameter Penggerudian Maks (mm) | / | / | / | |
| Diameter Mengetuk Maks (mm) | / | / | / | |
| Kelajuan Maks (rpm) | / | / | / | |
| Parameter Lain | Parameter Lain | |||
| Motor Utama/Spindle(kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Motor Alat Pacuan Kuasa Palang Spindle Utama(kw) | 1 | 1 | / | |
| Motor Alat Pacuan Kuasa Muka Spindle Utama (kw) | / | / | ||
| 0.4 | ||||
| Motor Alat Pacuan Kuasa Sub-Spindle Cross (kw) | 1 | 1 | / | |
| Motor Servo(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Motor Servo(Y2)(kw) | / | / | / | |
| Motor Pam Pelinciran(kw) | 0.1 | 0.1 | 0.1 | |
| Motor Pam Penyejuk(kw) | 0.35 | 0.35 | 0.35 | |
| Kelajuan Suapan Pantas(Tetapan Kilang)(m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Kapasiti Tangki Penyejuk(L) | 200 | 200 | 200 | |
| Kapasiti Unit Pelinciran(L) | 3 | 3 | 3 | |
| Tinggi Tengah(mm) | 1050 | 1050 | 1050 | |
| Dimensi(Panjang×Lebar×Tinggi)(mm)(Dimensi Pembungkusan tambah 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Berat Mesin(kg) | 2500 | 2500 | 2500 | |
| Kuasa Mesin(kw) | 11 | 11.5 | 10 | |
Kawalan gerakan lima paksi membolehkan geometri bahagian kompleks diproses dengan cekap dalam satu kitaran mesin.

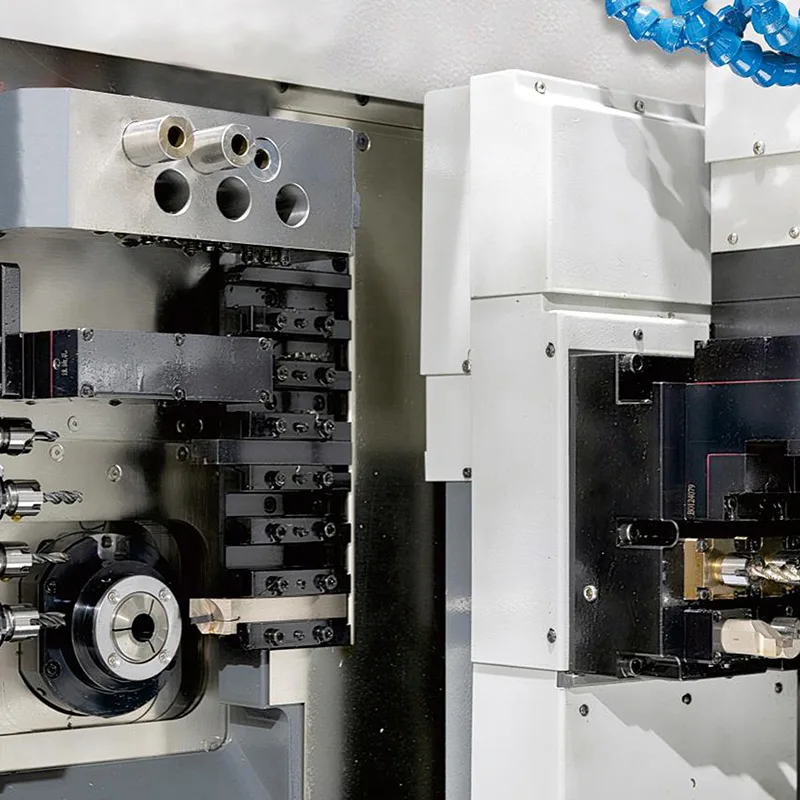

Bahan kerja bergerak secara paksi sambil disokong oleh sesendal pemandu, memastikan ketegaran tinggi untuk komponen langsing.
Pelbagai proses pemesinan boleh diselesaikan tanpa memindahkan bahan kerja ke mesin tambahan.
Dioptimumkan untuk pemesinan komponen diameter kecil yang memerlukan kawalan dimensi yang ketat.
Sokongan sesendal panduan membantu mengekalkan ketegaran apabila memproses bahagian yang panjang dan nipis.
Fungsi berbilang paksi membolehkan komponen kompleks disiapkan dalam persediaan yang lebih sedikit.
Keadaan pemotongan yang stabil menyumbang kepada penambahbaikan kemasan permukaan dan ketekalan dimensi.
Menggabungkan beberapa langkah pemesinan ke dalam satu proses membantu mengurangkan masa pengeluaran keseluruhan.

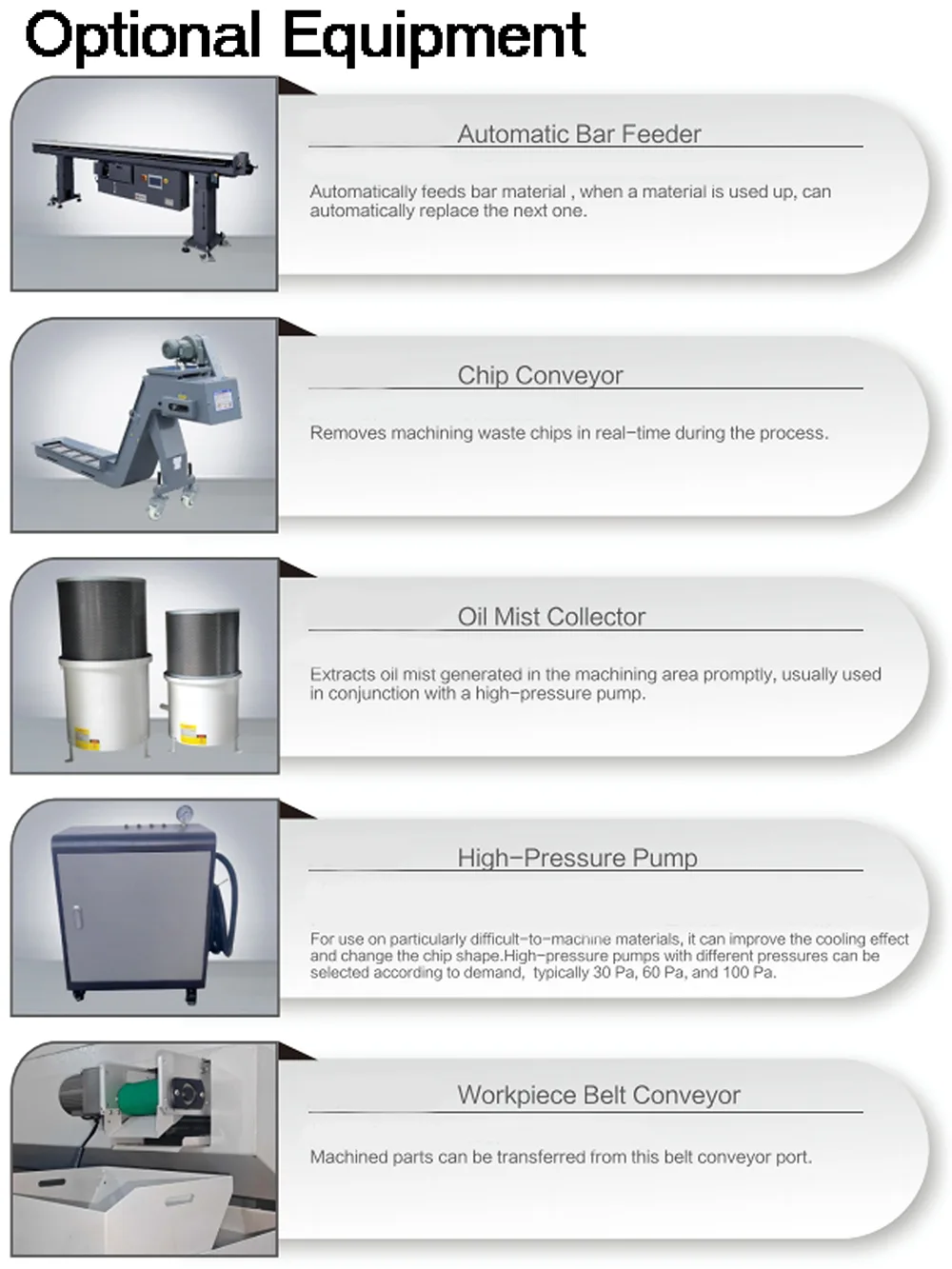

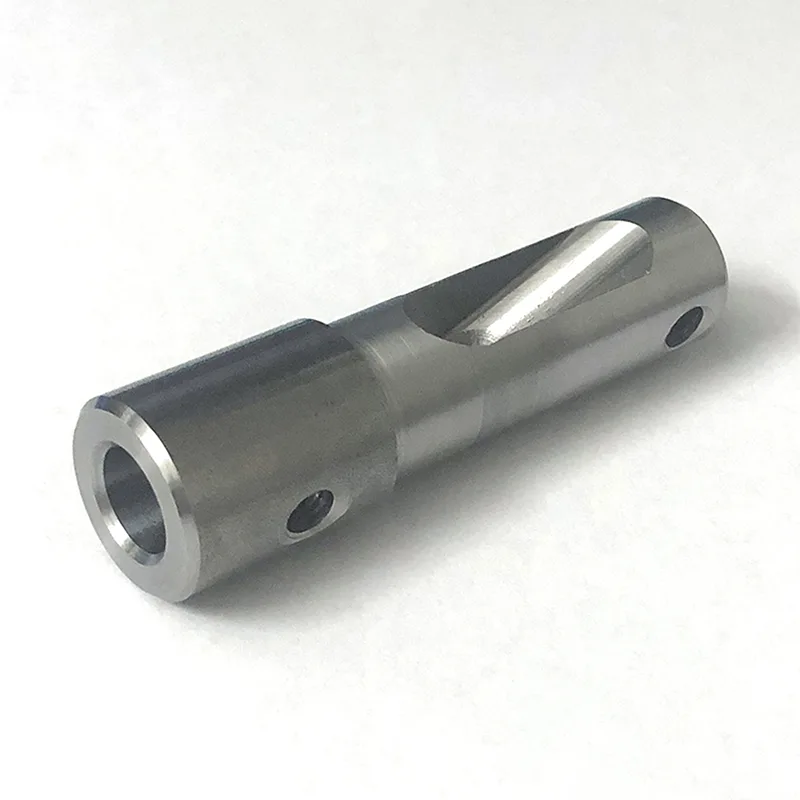

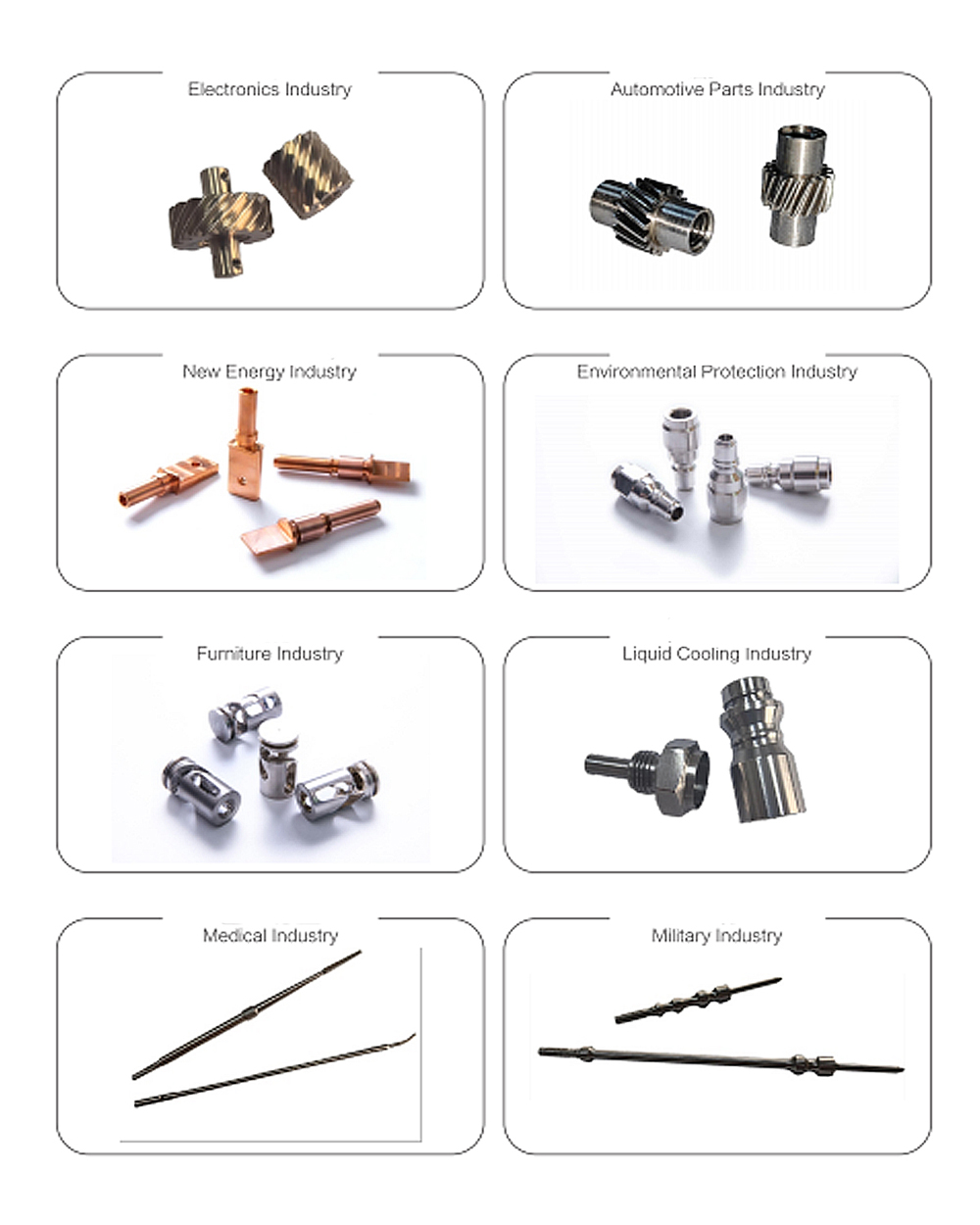

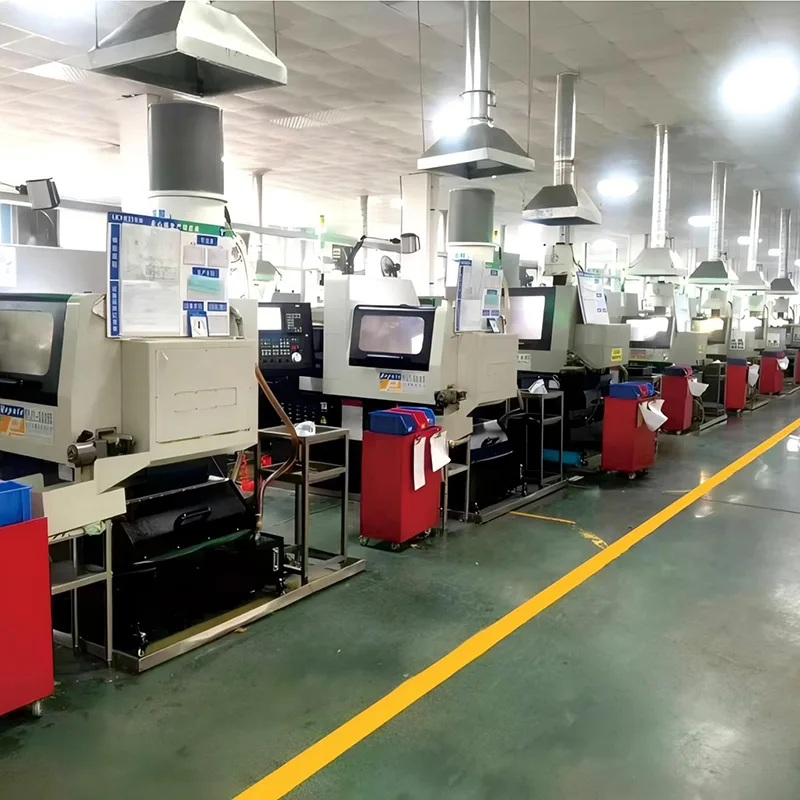

Pelarik Jenis Swiss 5 Axis biasanya digunakan untuk pembuatan komponen ketepatan seperti:
bahagian alat perubatan
penyambung elektronik
aci ketepatan
pengikat kecil
komponen aeroangkasa
bahagian sensor automotif
Industri yang kerap menggunakan pemesinan jenis Swiss termasuk:
pembuatan alat perubatan
pengeluaran komponen aeroangkasa
elektronik dan peralatan semikonduktor
instrumentasi ketepatan
sistem automotif
S1: Apakah yang membezakan mesin pelarik jenis Swiss daripada pelarik CNC konvensional?
Pelarik jenis Swiss menggunakan headstock gelongsor dan sesendal pemandu untuk menyokong bahan kerja berhampiran dengan kawasan pemotongan. Ini meningkatkan kestabilan apabila pemesinan bahagian yang panjang dan langsing.
S2: Apakah jenis bahan yang boleh diproses pada mesin ini?
Bahan biasa termasuk keluli tahan karat, keluli karbon, aloi aluminium, loyang, titanium, dan pelbagai logam kejuruteraan yang digunakan dalam komponen ketepatan.
S3: Mengapa memilih mesin pelarik jenis Swiss 5 paksi?
Keupayaan lima paksi membolehkan operasi pemesinan yang lebih kompleks dilakukan dalam satu persediaan, meningkatkan produktiviti dan mengurangkan pengendalian bahagian.
S4: Adakah mesin sesuai untuk pengeluaran besar-besaran?
ya. Pelarik jenis Swiss digunakan secara meluas untuk pembuatan volum tinggi komponen ketepatan kecil.
