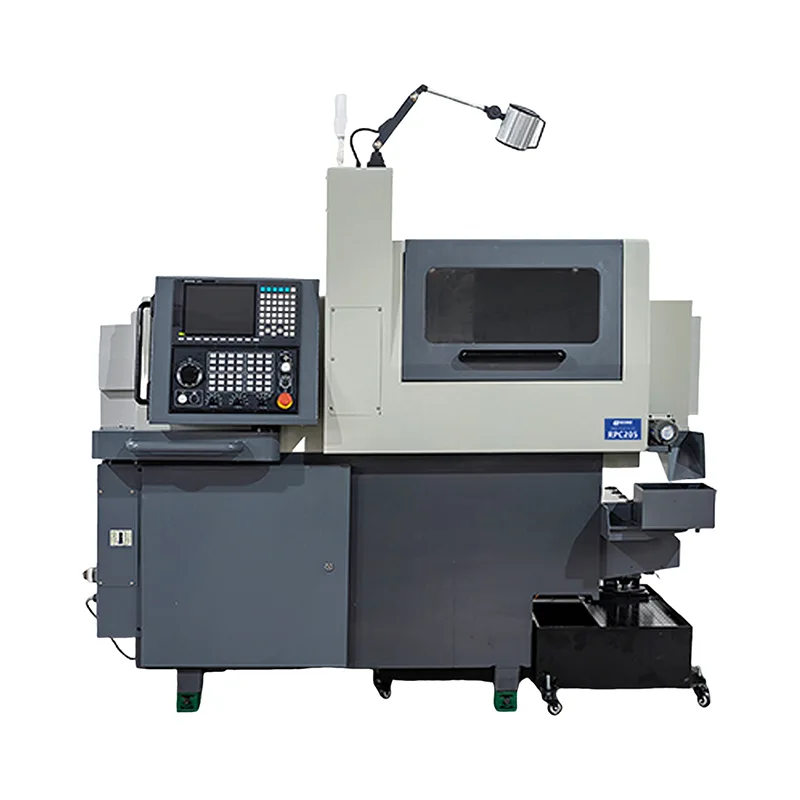

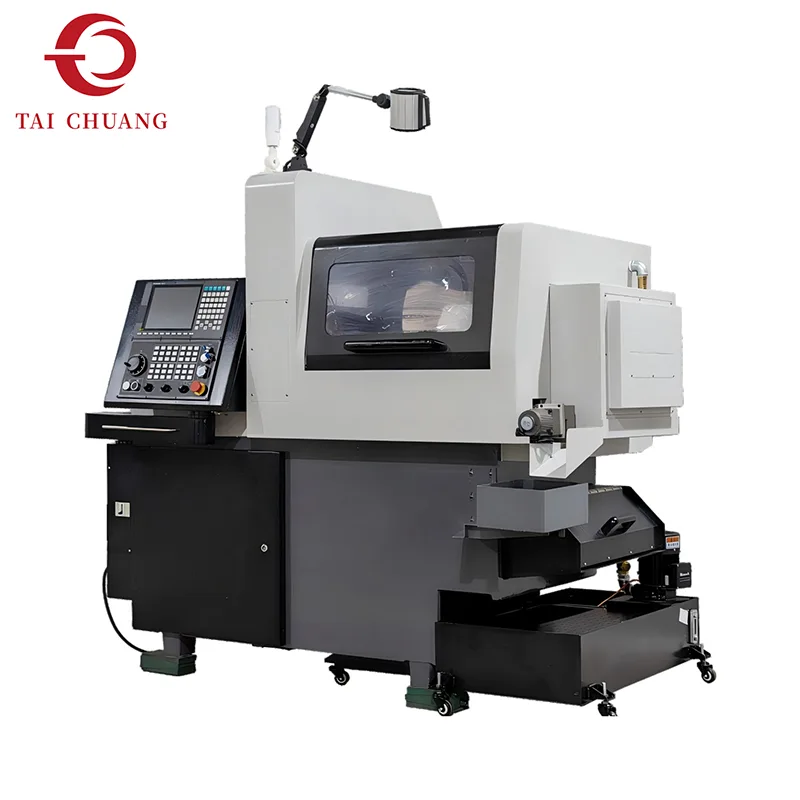

Pembuatan ketepatan moden semakin menuntut mesin yang mampu menyelesaikan pelbagai operasi pemesinan tanpa penempatan semula bahan kerja yang berulang. Pelarik Jenis Swiss 6 Axis memenuhi keperluan ini dengan menyepadukan kawalan gerakan termaju dengan kestabilan struktur teknologi pemesinan jenis Swiss.

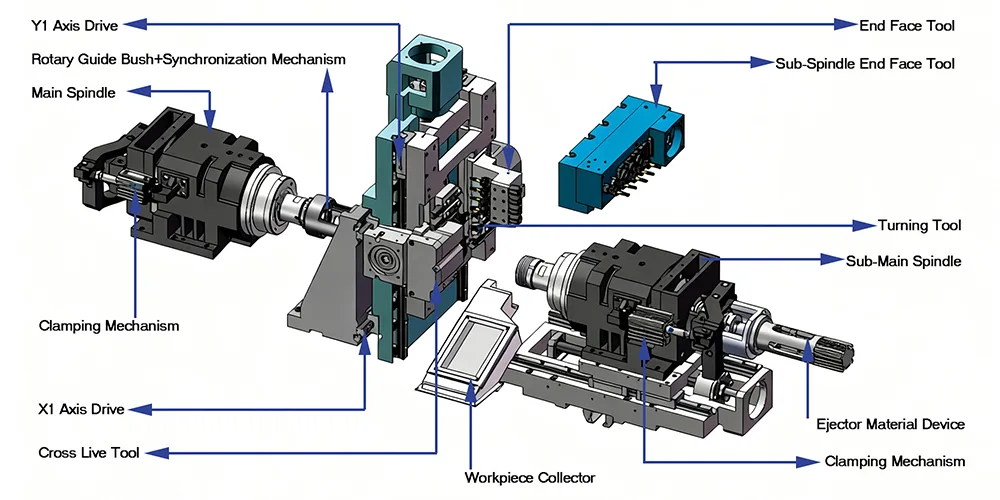

Mesin menggunakan reka bentuk headstock gelongsor digabungkan dengan sokongan sesendal pemandu, membolehkan bahan kerja kekal stabil semasa pemotongan. Konfigurasi ini amat berkesan apabila pemesinan bahagian yang panjang dan langsing yang biasanya terdedah kepada getaran atau lenturan dalam sistem pusingan konvensional.
Berbanding dengan mesin Swiss paksi bawah, konfigurasi enam paksi mengembangkan fleksibiliti pemesinan. Kawalan gerakan tambahan membolehkan operasi serentak seperti penggerudian silang, pengilangan slot, pusingan kontur dan pembentukan benang dilakukan dalam urutan yang diselaraskan. Keupayaan yang diperluaskan ini mengurangkan masa kitaran dengan ketara sambil meningkatkan kecekapan pengeluaran keseluruhan.
TAICHUANG membekalkan mesin pelarik jenis Swiss ini kepada pengilang yang mencari sistem pemesinan bersepadu yang mampu menyokong pengeluaran bahagian ketepatan yang menuntut.
| item | RPC-126 | RPC-126A | RPC-126B | |
| Perjalanan dan Diameter Lubang | Kelajuan Kerja Maks Utama/Sub-Spindle(rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Diameter Pusing Maks bagi Utama/Sub-Spindle(mm) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| Nombor Bahagian Minimum | Pengindeksan Berterusan | Pengindeksan Berterusan | Pengindeksan Berterusan | |
| Diameter Lubang Utama/Spindle(mm) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| Spindle Utama | Spesifikasi dan Kuantiti Alat Pemusing OD | |||
| Kuantiti Alat Pusing OD(pcs) | 5 Alat Memusing | 5 Alat Memusing | 12 Alat Memusing | |
| OD Alat Memusing Saiz Jerung(mm) | 12×12 | 12×12 | 12×12 | |
| Kuantiti Alat Tetap Wajah Akhir (pcs) | 4×Φ20 Lubang bulat(ER11) | 2×Φ20 Lubang bulat(ER11) | / | |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | / | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | / | |
| Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | / | ER11×3 | / | |
| Diameter Penggerudian Maks (mm) | / | Φ5 | / | |
| Diameter Mengetuk Maks (mm) | / | M4 | / | |
| Kelajuan Maks (rpm) | / | 5000 | / | |
| Kuantiti Alat Pacuan Kuasa (Hidup) (pcs) | ER11×2 tambah ER16×2 | ER11×2 tambah ER16×2 | / | |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | / | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | / | |
| Kelajuan Maks (rpm) | 5000 | 5000 | / | |
| Diameter Pengilangan Bilah Gergaji Maks (Muka silang)(mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Pandu Mod Bushing/Bukan Panduan Mod Bushing | ||||
| Sub-Spindle | Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | 3×Φ20Lubang bulat(ER11) | 3×Φ20Lubang bulat(ER11) | 3×Φ20Lubang bulat(ER11) |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | Φ9 | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | M8 | |
| Kuantiti Alat dipacu Kuasa Wajah Akhir (pcs) | ER11×3 | ER11×3 | ER11×3 | |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | Φ9 | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | M8 | |
| Kelajuan Maks (rpm) | 6500 | 6500 | 6500 | |
| Kuantiti Alat Pacuan Kuasa (Hidup) (pcs) | ER11×3 | ER11×3 | ER11×3 | |
| Diameter Penggerudian Maks (mm) | Φ9 | Φ9 | Φ9 | |
| Diameter Mengetuk Maks (mm) | M8 | M8 | M8 | |
| Kelajuan Maks (rpm) | 6500 | 6500 | 6500 | |
| Parameter Lain | Parameter Lain | |||
| Motor Utama/Spindle(kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Motor Alat Pacuan Kuasa Palang Spindle Utama(kw) | 1 | 1 | / | |
| Motor Alat Pacuan Kuasa Muka Spindle Utama (kw) | / | / | ||
| 0.4 | ||||
| Motor Alat Pacuan Kuasa Sub-Spindle Cross (kw) | 1 | 1 | 1 | |
| Motor Servo(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Motor Servo(Y2)(kw) | 1 | 1 | 1 | |
| Motor Pam Pelinciran(kw) | 0.1 | 0.1 | 0.1 | |
| Motor Pam Penyejuk(kw) | 0.35 | 0.35 | 0.35 | |
| Kelajuan Suapan Pantas(Tetapan Kilang)(m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Kapasiti Tangki Penyejuk(L) | 200 | 200 | 200 | |
| Kapasiti Unit Pelinciran(L) | 3 | 3 | 3 | |
| Tinggi Tengah(mm) | 1050 | 1050 | 1050 | |
| Dimensi(Panjang×Lebar×Tinggi)(mm)(Dimensi Pembungkusan tambah 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| Berat Mesin(kg) | 2500 | 2500 | 2500 | |
| Kuasa Mesin(kw) | 13 | 13.5 | 12 | |
Struktur enam paksi membolehkan laluan pergerakan alat yang lebih kompleks, membenarkan strategi pemesinan lanjutan untuk geometri komponen yang rumit.
Operasi memusing, mengisar, menggerudi dan menjalin benang boleh dilakukan dalam satu kitaran pemesinan berterusan.

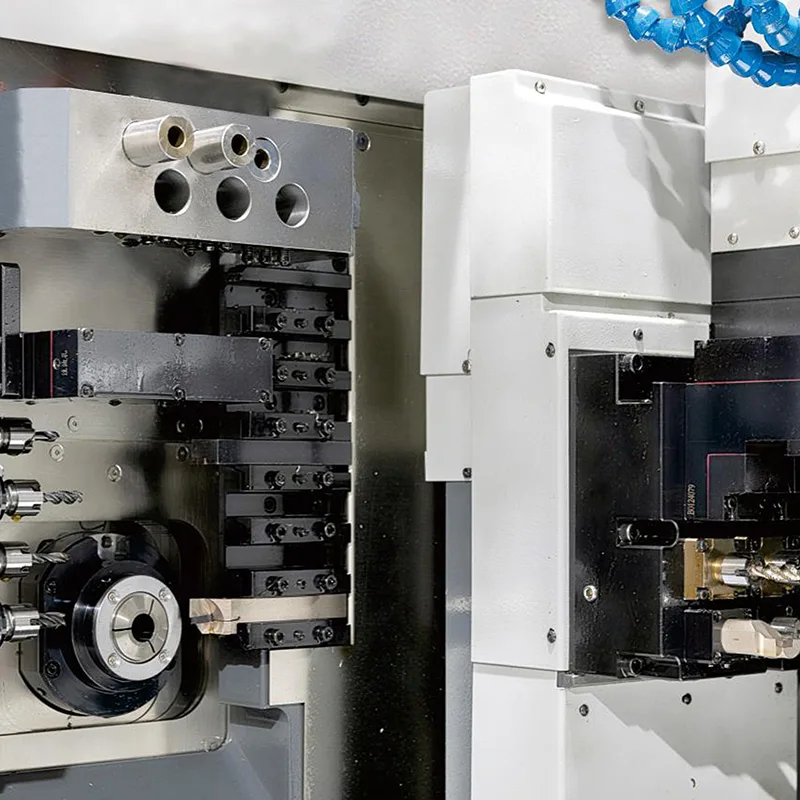

Sesendal panduan menstabilkan bahan kerja dekat dengan zon pemotongan, mengurangkan getaran dan meningkatkan ketepatan pemesinan.
6 Axis Swiss Type Lathes direka untuk menghasilkan komponen ketepatan kecil dengan cekap dalam jejak mesin yang agak padat.
Pemesinan berbilang paksi membolehkan beberapa proses disiapkan tanpa memindahkan bahagian antara mesin.
Ciri komponen kompleks boleh dimesin melalui pergerakan paksi yang diselaraskan.
Keadaan pemotongan yang stabil membantu mengekalkan keperluan toleransi yang ketat dalam jangka masa pengeluaran yang lama.
Menggabungkan berbilang operasi ke dalam satu kitaran pemesinan menyokong daya pemprosesan yang lebih pantas dalam pembuatan komponen ketepatan.

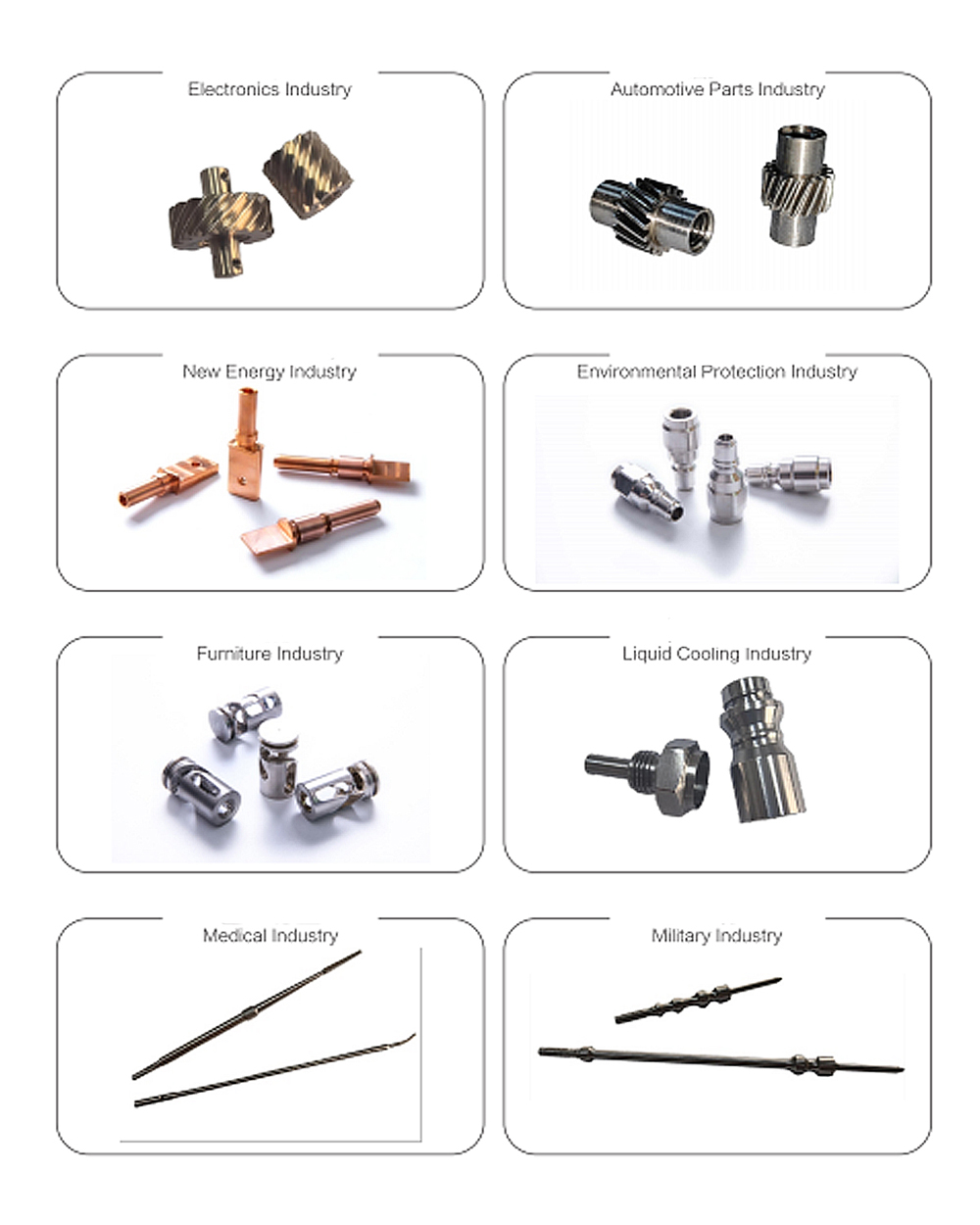

Pelarik Jenis Swiss 6 Axis digunakan secara meluas dalam industri yang memerlukan pemesinan ketepatan komponen kecil yang kompleks.
Aplikasi biasa termasuk:
komponen implan perubatan
penyambung elektronik ketepatan

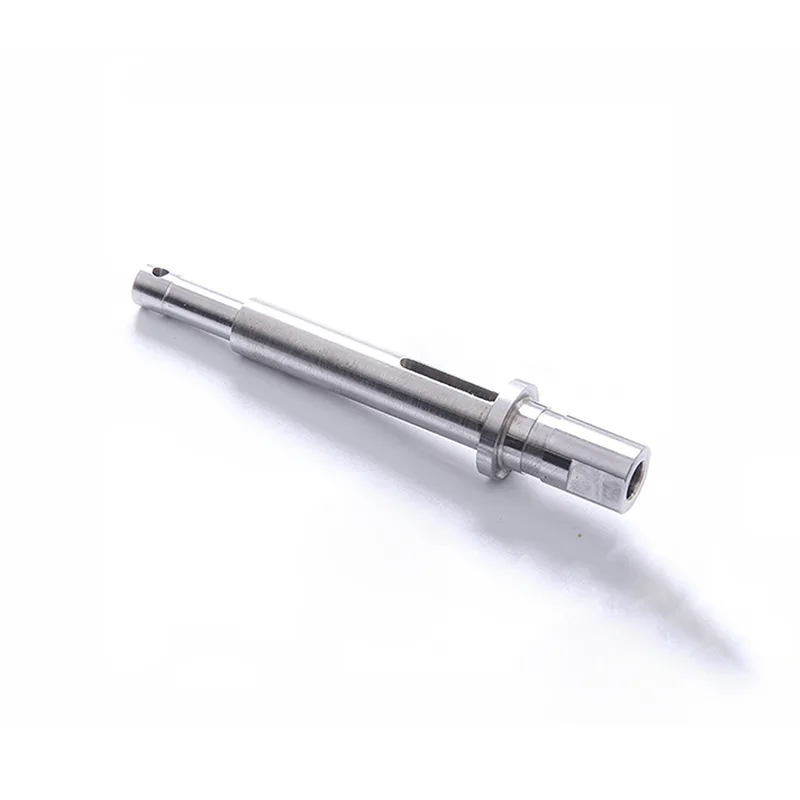

aci kecil dan pin
bahagian automotif berketepatan tinggi
komponen peralatan aeroangkasa
jam tangan dan bahagian mikro-mekanikal
Pengilang yang menghasilkan komponen ketepatan bernilai tinggi sering bergantung pada teknologi pemesinan Switzerland untuk kestabilan dan ketepatannya.
TAICHUANG menyediakan rangkaian penyelesaian peralatan industri untuk industri pembuatan global. Sistem pelarik jenis Swiss yang dibekalkan oleh TAICHUANG menumpukan pada menyokong keperluan pemesinan ketepatan merentasi pelbagai sektor.
Kelebihan utama termasuk:
bekalan peralatan profesional untuk pembuatan ketepatan
penyelesaian yang sesuai untuk aplikasi pemesinan bahagian kecil
peralatan yang menyokong pengeluaran ketepatan yang tinggi
pengalaman aplikasi industri global
TAICHUANG bertujuan untuk membantu pengeluar meningkatkan keupayaan pemesinan melalui penyelesaian peralatan industri yang boleh dipercayai.
Apakah kelebihan mesin pelarik jenis Swiss 6 paksi berbanding dengan mesin paksi yang lebih sedikit?
Sistem enam paksi menyediakan keupayaan pergerakan alat tambahan, membolehkan operasi pemesinan yang lebih kompleks dilakukan dalam satu kitaran.
Apakah jenis bahagian yang biasanya dihasilkan pada mesin pelarik jenis Swiss?
Pelarik jenis Swiss biasanya digunakan untuk komponen ketepatan kecil seperti pin, penyambung, aci, dan pengikat kecil.
Mengapakah sesendal panduan penting dalam pemesinan Switzerland?
Sesendal panduan menyokong bahan kerja yang sangat dekat dengan alat pemotong, yang membantu mengekalkan ketegaran semasa pemesinan bahagian langsing.
Bolehkah mesin menyokong pengeluaran berterusan?
ya. Pelarik jenis Swiss biasanya digunakan untuk pembuatan ketepatan volum tinggi di mana prestasi pemesinan yang stabil diperlukan.
Industri manakah yang paling mendapat manfaat daripada pemesinan jenis Swiss?
Industri seperti peranti perubatan, elektronik, instrumentasi aeroangkasa dan bahagian ketepatan automotif kerap menggunakan teknologi pemesinan Switzerland.
