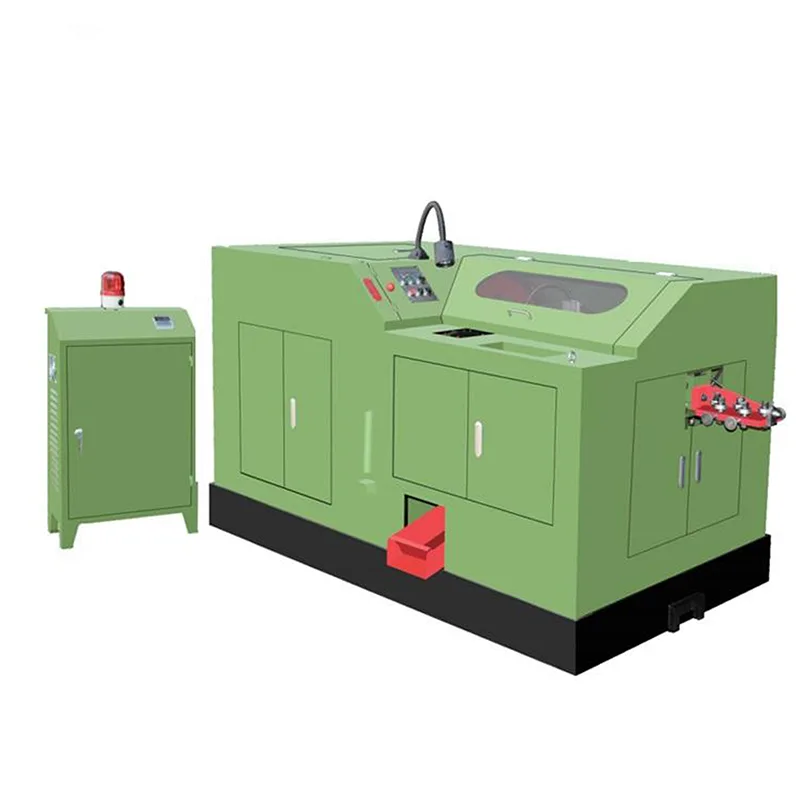

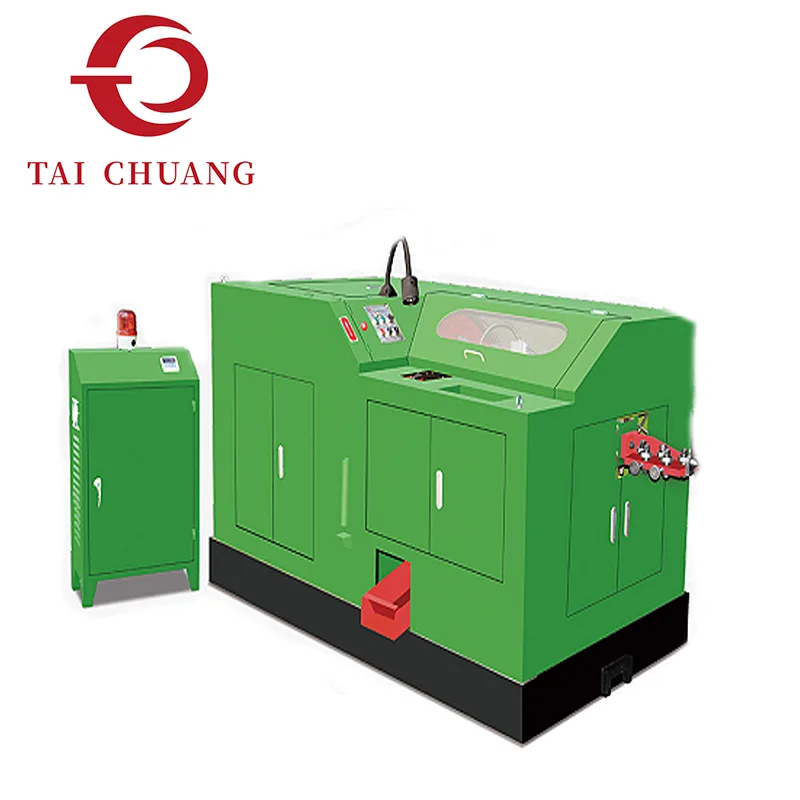

Direkayasa untuk pembentukan berbilang langkah yang kompleks, Mesin Tajuk Sejuk 3-Die 6-Blow mengembangkan keupayaan ubah bentuk melalui enam pukulan berurutan yang diedarkan pada tiga die. Konfigurasi ini membolehkan kawalan bahan progresif, membenarkan bentuk kepala yang rumit, peralihan bawah kepala yang lebih lama dan toleransi dimensi yang menuntut dicapai dalam satu kitaran berterusan.
TAICHUANG membekalkan penyelesaian tajuk sejuk ini untuk pengilang yang menghasilkan pengikat kejuruteraan yang memerlukan logik pembentukan lanjutan, aliran bahan yang stabil dan kebolehulangan yang konsisten di bawah beban pengeluaran yang tinggi. Sistem ini dibangunkan untuk talian pengikat didorong ketepatan yang membentuk kawalan jujukan secara langsung memberi kesan kepada benang hiliran, rawatan haba dan kualiti pemasangan.
|
Model |
Maks. Diameter Kosong/mm |
Panjang Maks. Kosong/mm |
Strok/mm |
Kapasiti/pcs/min |
Diameter Mati Utama/mm |
Diameter Mati Potongan/mm |
Punch Die Diameter/mm |
|
YH3615 |
Φ6.5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Model |
Saiz Pemotong/mm |
Kuasa Motor Utama/kw |
Isipadu(L*W*H)/m |
Berat/kg |
|
YH3615 |
10*32*75 |
Tahap 6 -4kw |
2.50*1.60*1.50 |
4000 |
|
YH3620 |
12*30*85 |
Tahap 6 -7.5kw |
2.80*1.90*1.90 |
5500 |
|
YH3625 |
14*45*105 |
Tahap 6 -18.5kw |
4.37*2.07*1.98 |
8600 |
Struktur Mesin Tajuk Sejuk 3-Die 6-Blow membahagikan ubah bentuk kepada peringkat mikro terkawal dan bukannya memaksa pergerakan material dalam pukulan berat yang lebih sedikit.
Ciri-ciri pembentukan utama termasuk:
Pengagihan semula volum progresif merentas enam peringkat impak
Mengurangkan tekanan membentuk setiap pukulan
Penjajaran aliran gentian yang lebih baik dalam struktur kepala
Kekonsistenan dimensi yang dipertingkatkan untuk geometri kompleks
Logik pembentukan berperingkat ini menyokong:
Nisbah kepala ke batang yang besar
ceruk dalam
Profil kepala berbilang langkah
Peralihan bahu ketepatan
Pukulan tambahan meningkatkan kebolehkawalan, terutamanya untuk bahagian yang simetri dan konsentrik adalah kritikal.
Fleksibiliti pembentukan yang lebih baik untuk reka bentuk bolt lanjutan
Kebolehulangan dimensi yang stabil merentasi pengeluaran yang lama
Penggunaan bahan yang lebih baik melalui ubah bentuk terkawal
Mengurangkan risiko keretakan dalam bahan berkekuatan tinggi
Pengagihan beban membentuk seimbang untuk kehidupan die yang lebih baik
Mesin ini direka untuk penyepaduan ke dalam persekitaran pembuatan pengikat volum tinggi di mana kesinambungan pengeluaran dan kestabilan bahagian adalah penting.

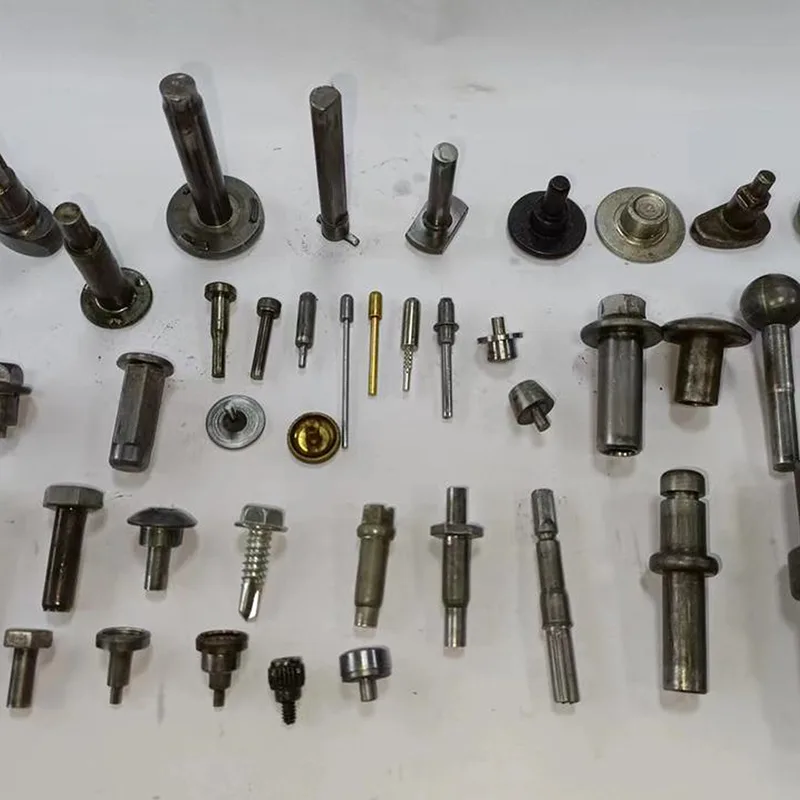

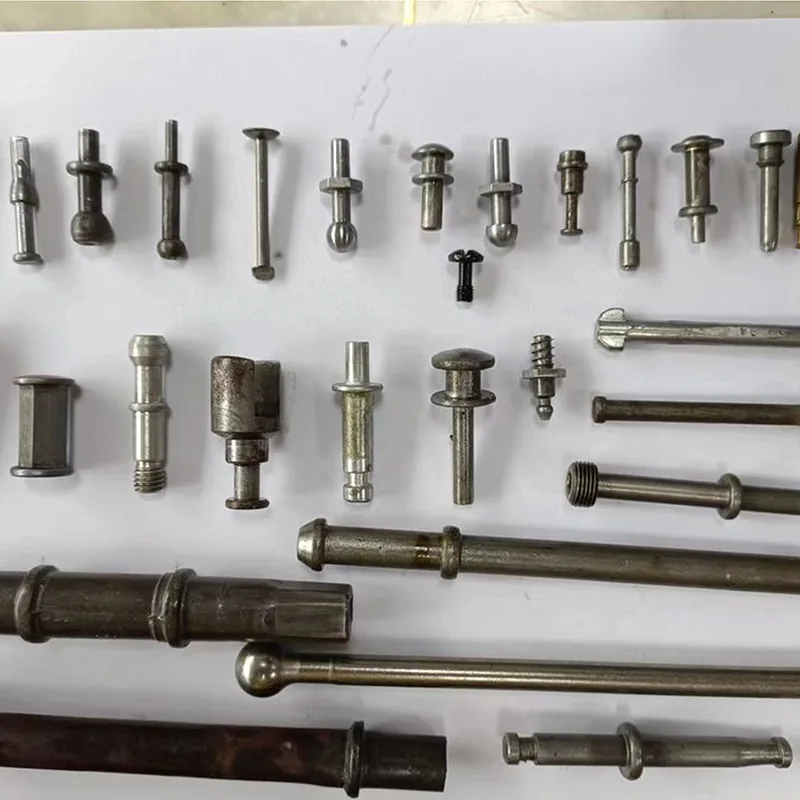

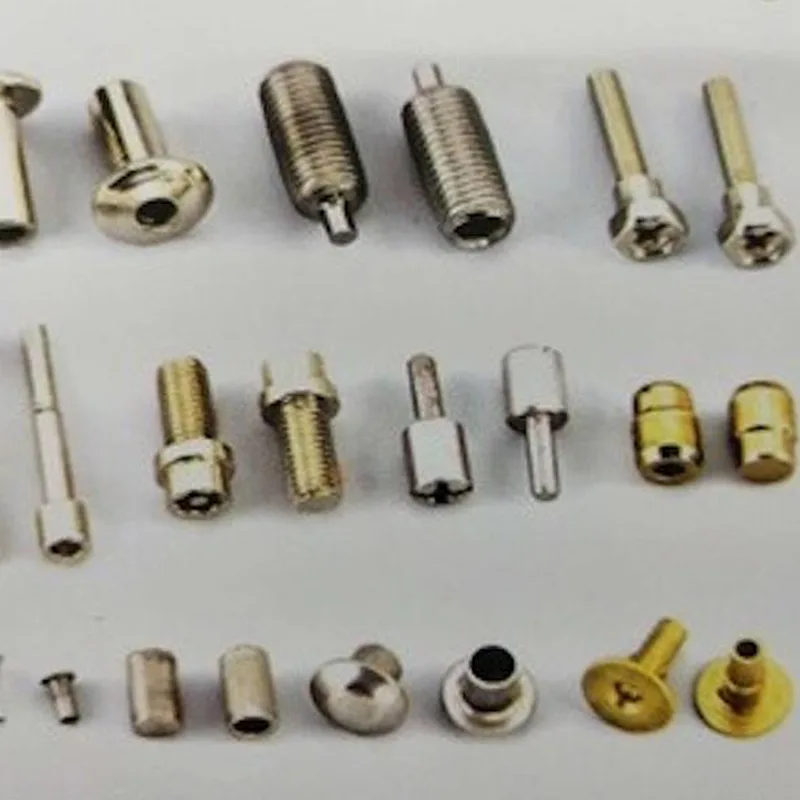

Sesuai untuk pembuatan:
Bolt struktur automotif
Pengikat jentera tugas berat
Baut bebibir dengan ciri ceruk dalam
Bolt industri berkekuatan tinggi
Pengikat berbilang langkah kejuruteraan tersuai
Mesin Tajuk Sejuk 3-Die 6-Blow menyokong keluli karbon, keluli aloi dan gred keluli tahan karat terpilih bergantung pada penyediaan bahan dan parameter pembentukan.
Konfigurasi 3-Die 6-Blow biasanya dipilih apabila:
Geometri produk tidak boleh dicapai dengan sistem 3 pukulan
Kekuatan bahan meningkat membentuk kerumitan
Geometri kepala memerlukan pembentukan progresif
Kepekatan yang ketat dan kestabilan dimensi diperlukan
Pemprosesan hiliran memerlukan kualiti pembentukan pra-benang yang konsisten
Sistem ini merapatkan jurang antara mesin berbilang pukulan peringkat pertengahan dan talian tajuk sejuk berskala besar yang sangat khusus.
S1: Apakah kelebihan 6 pukulan berbanding 3 pukulan?
Enam pukulan membolehkan kawalan aliran bahan yang lebih halus, mengurangkan tekanan pembentukan setiap peringkat dan meningkatkan ketepatan geometri.
S2: Bagaimanakah ini mempengaruhi kehidupan mati?
Mengedarkan ubah bentuk merentasi enam pukulan mengurangkan tekanan hentaman puncak, yang boleh meningkatkan umur panjang di bawah keadaan operasi yang betul.
S3: Adakah konfigurasi ini bertujuan untuk pengeluaran volum tinggi?
ya. Ia direka untuk persekitaran pengeluaran perindustrian berterusan yang memerlukan kestabilan dimensi dan kebolehpercayaan proses.
